模拟量小信号隔离放大器
产品特征：
◆ 低成本、小体积,DIP24封装,符合UL94-V0阻燃标准
◆  只需外接多圈电位器即可实现信号隔离与变换
◆  工作电源、信号输入、信号输出间2500VDC三隔离
◆  工作电源：5VDC，12VDC，15VDC，24VDC等单电源供电
◆  0~10mV/0~20mV/0~50mV/0-75mV/0-100mV/等电压电流信号之间的相互转换及放大
◆  国际标准信号输出:0~5V/0~10V/1~5V/2-10V/
◆  可向用户提供一组隔离电源：5VDC~24VDC
◆  提供输入端1.25V，输出端隔离5V,精度2%基准电压源
◆  精度等级：0.1级、0.2级；高线性度（非线性度<0.1%）
◆  有较强的抗EMC电磁干扰和高频信号空间干扰特性
◆  工业级温度范围: -45~+85 ℃
应用场所：
◆  mV级的电压信号隔离、转换及放大
◆  模拟信号地线干扰抑制
◆  仪器仪表与传感器信号收发
◆  电量隔离测控的工业现场
◆  模拟信号数据隔离、采集及变换
◆  工业现场信号隔离及变换
◆  PLC & FA 电机信号隔离控制
◆  非电量信号变送
◆  信号远程无失真传输
◆  电力监控、医疗设备隔离安全栅
产品概述：
JSD OI MS系列mV级隔离放大器是一种将模拟量mV级信号按比例隔离转换成标准的电压信号的混合集成电路。该芯片上集成了一组多路高隔离的DC/DC微功率电源和几个高性能的信号隔离转换器，适用于：0-10mV/0-20mV/0-30mV/0-45mV/0-50mV/0-60mV/0-75mV/0-100mV的小信号放大与转换。该芯片的隔离电源除了为内部放大电路供电外，还可以向外（信号输入/输出端）提供两组隔离的直流电源和两个基准电压源，可供外部电路扩展使用，如给电桥电路、基准电路、传感器等提供电源。SMD工艺设计及新技术隔离措施使该芯片能达到2500VDC三隔离，工作电源、信号输入、信号输出相互隔离。并且能满足工业级温度范围、可在潮湿、震动的现场恶劣环境中工作。
详细技术资料:http://www.jsd-iae.com/down/20129281020963.pdf

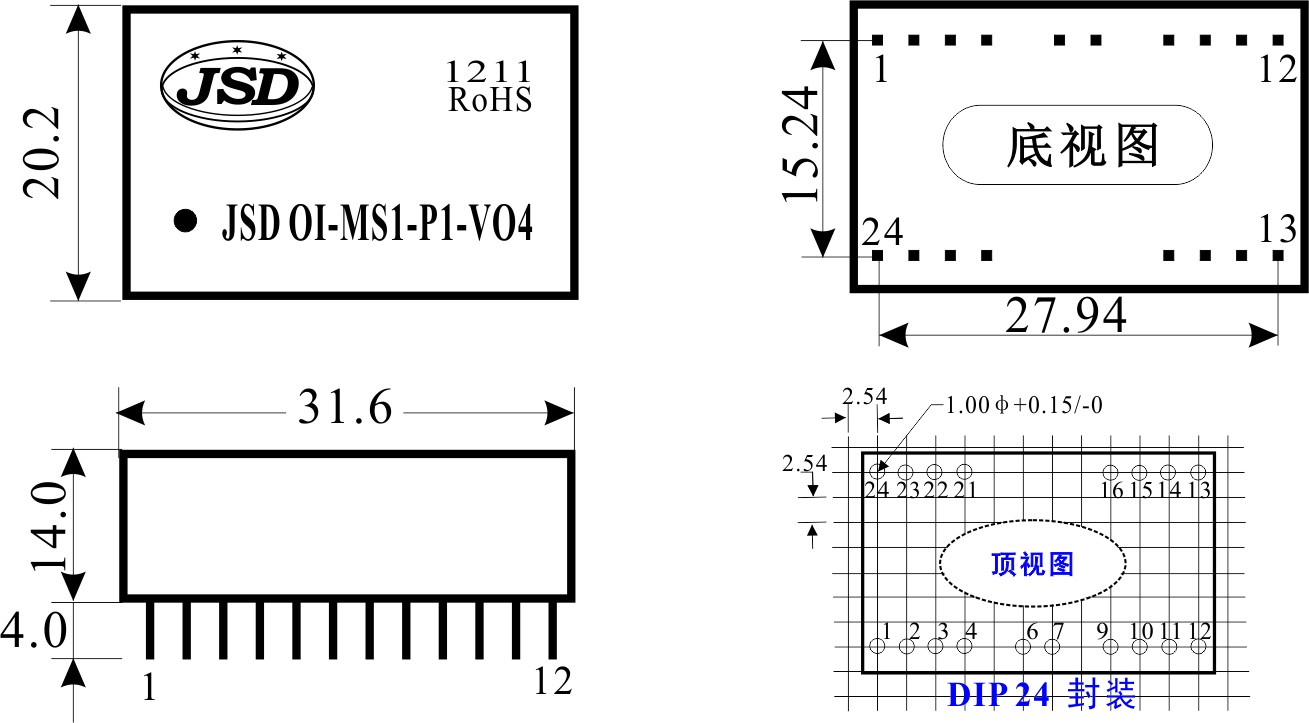

尺寸图及PCB板布板图:
