一进一出PT100热电阻温度信号隔离变送器

温度隔离变送器特征:
● 小体积，低成本，国际标准DIN35mm 导轨安装,方便集中安装
● 三线、四线Pt100 或(PT1000,PT10,Cu50,Cu100) 等热电阻信号输入
● 国际标准信号输出（0~5V/0~10V/1~5V/4~20mA/0~20mA)等多种选择）
● 内置线性化电路、长线补偿功能电路
● 精度等级（0.2% F.S，相对温度）
● 高隔离耐压（2500VDC/60S）
● 三端隔离（输入、输出、工作电源间相互隔离）
● 工业级温度范围( -45~+85 ℃）
● 产品性能可靠（MTBF＞50 万小时）
● 工作电源(5VDC/12VDC/15VDC/24VDC 等单电源供电多种选择）

热电阻温度隔离变送器概述：
捷晟达科技的热电阻温度信号隔离变送器，是将输入Pt100 或(PT1000,PT10,Cu50,Cu100)的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及DCS 系统。但输入的热电阻温度信号和输出的模拟量信号成线性对应关系。
JSD OI-TRZ-T-P-V(I)O 系列热电阻温度信号隔离变送器上集成了一组多路高隔离的DC/DC 电源，几个高性能的信号隔离器和热电阻线性化、长线补偿、干扰抑制电路，特别适用于(Pt100 热电阻信号隔离转换成标准的信号，温度信号的变送与无失真远传，工业现场温度信号采集与隔离, 测量现场高精度温度测量, 油温测量与报警)，该热电阻信号隔离变送器采用光电耦合隔离技术, 使该隔离变送器能达到2500VDC 的高隔离电压,同时具有较强的抗EMC 电磁干扰能力, SMD 贴片及模块化工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。
JSD OI-TRZ-T-P-V(I)O 系列热电阻温度信号隔离变送器使用非常方便，只需少量外部器件，即可实现热电阻信号的隔离变送与转换。

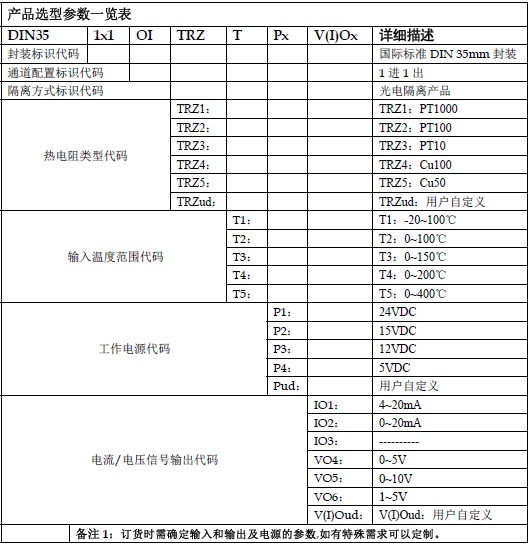

温度隔离变送器选型举例：

例1：输入：Pt100；温度范围：0~150℃；工作电源：12VDC；输出:4-20mA；产品型号：DIN35 1x1 OI-TRZ2-T3-P3-IO1
例 2：输入：Cu50；温度范围：0~400℃；工作电源：24VDC；输出:0-5VDC；产品型号：DIN35 1x1 OI-TRZ5-T5-P1-VO4

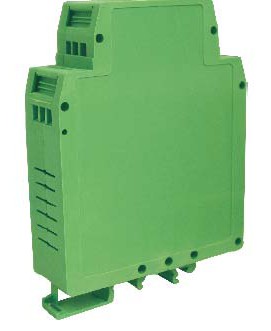

产品实物图：
