特征
● 低成本、小体积、DIP24 封装符合UL94-V0 阻燃标准
● 只需外接多圈电位器即可实现零点和增益调节
● 工作电源、信号输入、信号输出间2500VDC 三隔离
● 工作电源：5V、12V、15V、24V 等直流单电源供电
● 0~2mV/0~10mV/0~20mV/0~±10mV/0~±20mV
0~100mV 等差分电压信号输入、转换及放大
● 将压力, 拉力, 重力等传感器信号转换成国际标准的
4-20mA/0-20mA/0-10V/1-5V/0-5V 等电流电压信号
● 可向压力应变送桥传感器提供5VDC 或10VDC 基准电压
● 精度等级：0.1 级、0.2 级；
● 全量程极高的线性度（非线性度<0.1%）
● 有较强的抗EMC 电磁干扰和高频信号空间干扰特性
● 工业级温度范围: -45~+85 ℃

应用场所：
● 称重传感器信号采集放大与变换
● 模拟信号地线干扰抑制及信号隔离、采集及远传
● 工业现场信号远程无失真传输
● 非电量信号传送
● 电量隔离测控的工业现场
● 模拟信号数据隔离、采集及变换
● 工业现场信号隔离及变换及远程无失真传输
● 克服工业现场EMC 电磁干扰
● 各种传感器接口匹配(采集,放大,远传)

概述：

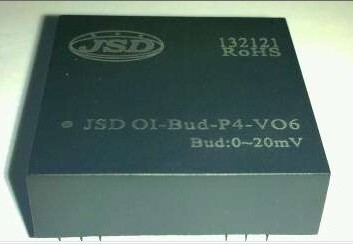

捷晟达科技的JSD OI-Bx-Px-V(I)Ox 系列压力应变桥隔离放大器是一种是将差分信号隔离放大、转换成按比例输出的直流信号的混合集成电路，该压力应变桥隔离放大器IC 前级可向压力传感器提供一组隔离的高效微功率基准电压源, 后级是国际标准电流(电压)信号输出,该芯片上集成了一个多路隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出及配电电源间相互隔离。隔离电压高达2500VDC 以上，JSD OI-Bx-Px-V(I)Ox 系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗EMC 电磁干扰和高频信号空间干扰特性,产品广泛应用在电力、仪器仪表、医疗设备、称重仪表、工业自动化等工业领域。
JSD OI-Bx-Px-V(I)Ox 系列隔离放大器产品有PCB 板上焊接和标准DIN 35 导轨卡槽固定两种安装方式，导轨安装的可以实现模拟信号一进一出功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用。JSD OI-Bx-Px-V(I)Ox 系列隔离放大器使用非常方便，只需外接两个多圈电位器进行调节，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB 板空间的利用率。
型号举例：
例1：输入信号：2mV/V 配电5VDC；输出信号：0-5V；工作电源：5VDC；产品型号：JSD OI-B1-P4-VO4
例2：输入信号：0-20mV； 输出信号:4-20mA； 工作电源：24VDC； 产品型号：JSD OI-Bud-P1-IO1
例3：输入信号：0-100mV； 输出信号:0-20mA； 工作电源：24VDC； 产品型号：JSD OI-B6-P1-IO2
