产品展示 网站首页 >> 产品中心
 产品 >> 所有产品

一进一出模拟量隔离变送器
产品名称:
一进一出模拟量隔离变送器
规  格:
94.5*25.5*41mm
产品备注:
隔离变送器
产品类别:
隔离变送器

   产 品 说 明

                  一进一出模拟量隔离变送器
特征:
◆小体积,低成本,PA66阻燃外壳
◆产品通过CE认证,RoHS认证
◆国际标准DIN35导轨安装
◆高精度等级(0.1% F.S,0.2% F.S)
◆高线性度(0.1% F.S)
◆高隔离耐压(3000VDC/60S)
◆极低温度漂移(100PPM/℃)
◆工业温度范围(-45-+85 ℃)
◆产品性能可靠(MTBF>50万小时)
◆三端隔离(输入、输出、工作电源间相互隔离)
◆工作电源(5/12/15/24)VDC等单电源供电
◆国际标准信号输入(0-3.3V/0-5V/0-10V/0-10mA/4-20mA等多选)
◆国际标准信号输输出(0-3V/0-5V/0-10V/0-20mA/4-20mA等多选)
应用:
◆直流电流/电压信号的隔离、转换及放大
◆工业现场信号隔离及远程长线无失真传输
◆模拟量信号地线干扰抑制
◆仪器仪表与传感器信号收发
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆4-20mA/0-20mA/0-5V/0-10V等传感器信号的隔离、变换及远传
◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
概述:
深圳捷晟达科技(JSD科技)的JSD TA-1001D系列为一进一出模拟量隔离变送器(矮小体积),是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型设备,接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达3000VDC,广泛应用于电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗EMC电磁干扰能力,满足工业现场的隔离需求,产品为国际标准DIN35mm安装方式,方便用户直接接线使用。 如需一进二出隔离变送器, 一进三出隔离变送器, 一进四出隔离变送器, 二进二出隔离变送器, 三进三出隔离变送器请分别请选购JSD TA-1002系列; JSD TA-1003系列; JSD TA-1004系列; JSD TA-2002系列或JSD TA-3003系列,交流供电请选购JSD TA-X50X和JSD TA-1501D系列,两线制隔离变送器请选购:JSD TA-1021D系列,三线制隔离变送器请选购:JSD TA-1031D系列)
型号举例:
例1:信号输入:0-5V;信号输出:0-10V;工作电源:12VDC;产品型号:JSD TA-1001D-135
例2:信号输入:4-20mA;信号输出:4-20mA;工作电源:24VDC;产品型号:JSD TA-1001D-D11
例3:信号输入:4-20mA;信号输出:0-20mA;工作电源:5VDC;产品型号:JSD TA-1001D-D42

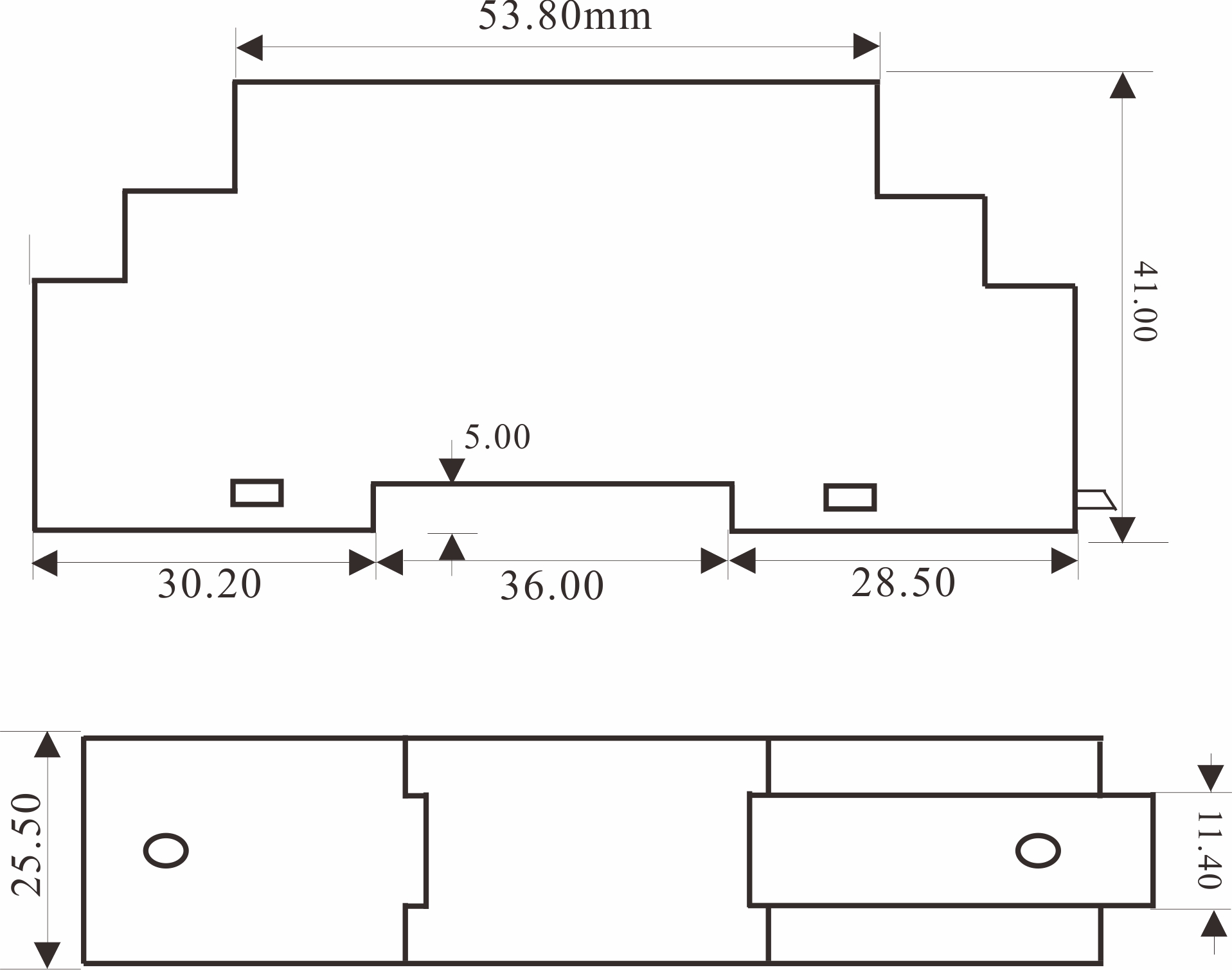

产品尺寸图:

一进一出隔离变送器

技术资料下载:

一进一出模拟量隔离变送器资料下载: http://www.jsd-iac.com/UploadFiles/20181118002420.pdf

更多技术资料下载: http://www.jsd-iac.com/download.htm

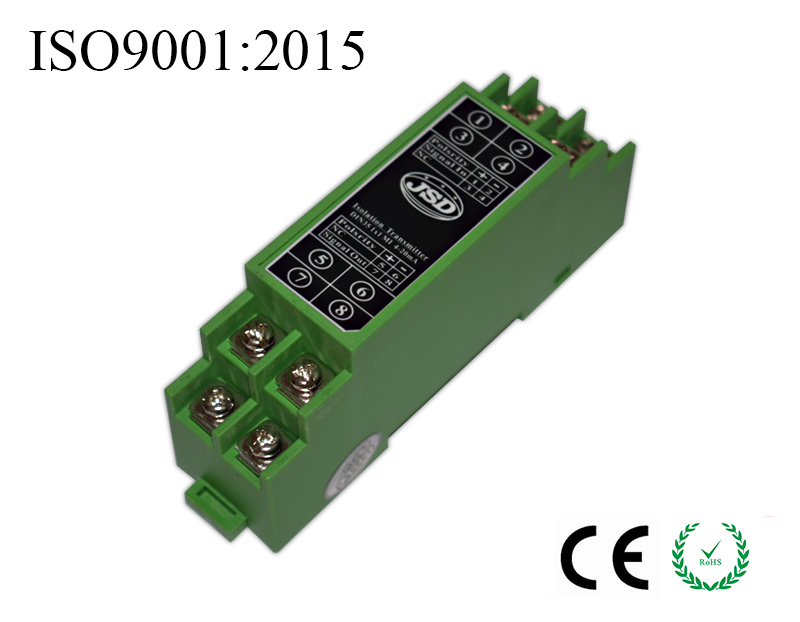

产品相片:

一进一出模拟量隔离变送器


点击数:8502  录入时间:2018-9-1 【打印此页】 【关闭
