一进一出无源两线制4-20mA隔离变送器
产品名称:
一进一出无源两线制4-20mA隔离变送器
规  格:
95*41*25.5mm
产品备注:
两线制4-20mA隔离变送器
产品类别:
隔离变送器

   产 品 说 明

一进一出无源两线制4-20mA隔离变送器
特征:
◆小体积,低成本,国际标准DIN35mm导轨安装方式
◆两端隔离(输入、输出间相互隔离)
◆单通道输入单通道输出,通道间相互隔离
◆高精度等级(0.1%,0.2% F.S)
◆高线性度(0.1% F.S)
◆高隔离电压(3000VDC/60S)
◆极低温度漂移(35PPM/℃)
◆工业级温度范围( -45 - +85 ℃)
◆产品性能可靠(MTBF>50万小时)
◆低阻抗(压降<3V,20mA时)
◆超宽范围电压输入(7.5-32V)
◆国际标准信号输入与输出(4-20mA/0-20mA)
应用:
◆直流电流/电压信号隔离、转换及放大
◆模拟信号地线干扰抑制及模拟量隔离、采集
◆4-20mA/0-20mA等传感器信号的隔离、变换并能实现信号分配变换功能
◆仪器仪表与传感器信号收发
◆两线制一次/二次仪器仪表信号采集及隔离
◆电量隔离测控的工业现场
◆模拟信号数据隔离、采集、变换及远传
◆工业现场信号隔离及变换及远程无失真传输
◆电力监控、医疗设备隔离安全栅
◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰
概述:
     深圳捷晟达科技的DIN35 1x1 MI 4-20mA 为一进一出高精度无源两线制4-20mA隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或PLC、DCS及PC系统。本产品的输入、输出间相互隔离,隔离电压达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温度飘移、高线性度,无需工作电源供电等特点。 如需二进二出,三进三出,四进四出模拟量两线制4-20mA隔离变送器请选购:DIN35 2x2 MI 4-20mA,JSD TAW-3003-100L和JSD TAW-4004-100L系列产品,有源系列请选购:JSD TA-X00X系列和JSD TAM-X00X系列.

产品选型表:

选型参数一览表

DIN35

1x1

MI

4-20mA

详细描述

封装标识代码

国际标准DIN 35mm安装

通道配置标识代码

11

隔离方式标识代码

磁电隔离产品

电流信号输入

4-20mA电流信号输入

电流信号输出

4-20mA电流信号输出











型号举例:
例1:信号输入:4-20mA;  信号输出:4-20mA; 产品型号:DIN35 1x1 MI 4-20mA
例2:信号输入:0-20mA;  信号输出:0-20mA;  产品型号:DIN35 1x1 MI 4-20mA

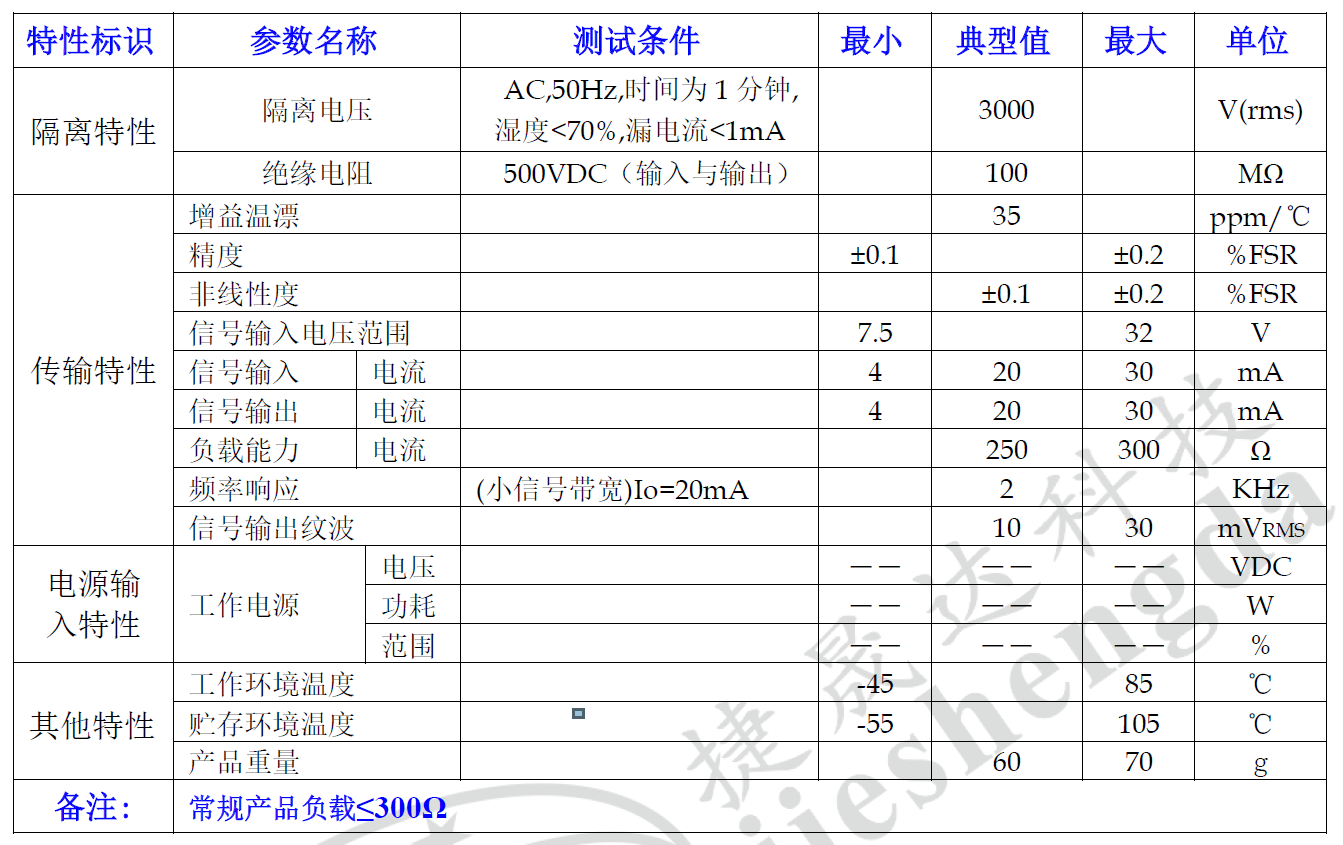

特性参数:

两线制4-20mA隔离变送器特性表

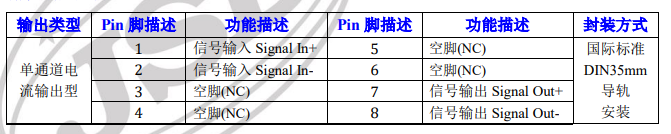

引脚定义:

两线制4-20mA隔离变送器

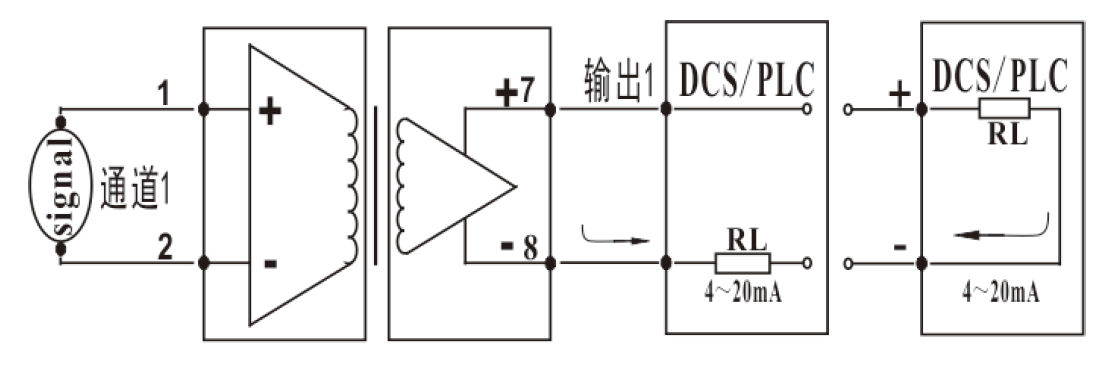

典型应用:


两线制4-20mA隔离变送器应用图

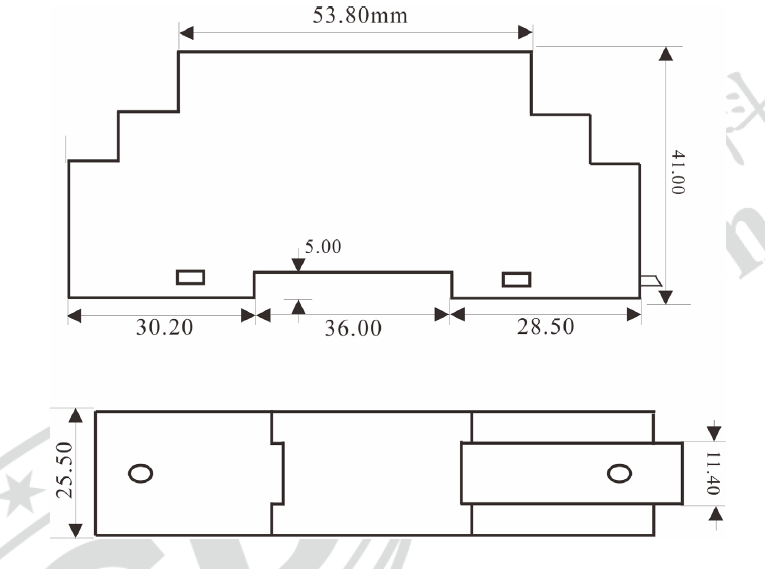

产品尺寸图:

两线制4-20mA隔离变送器尺寸图

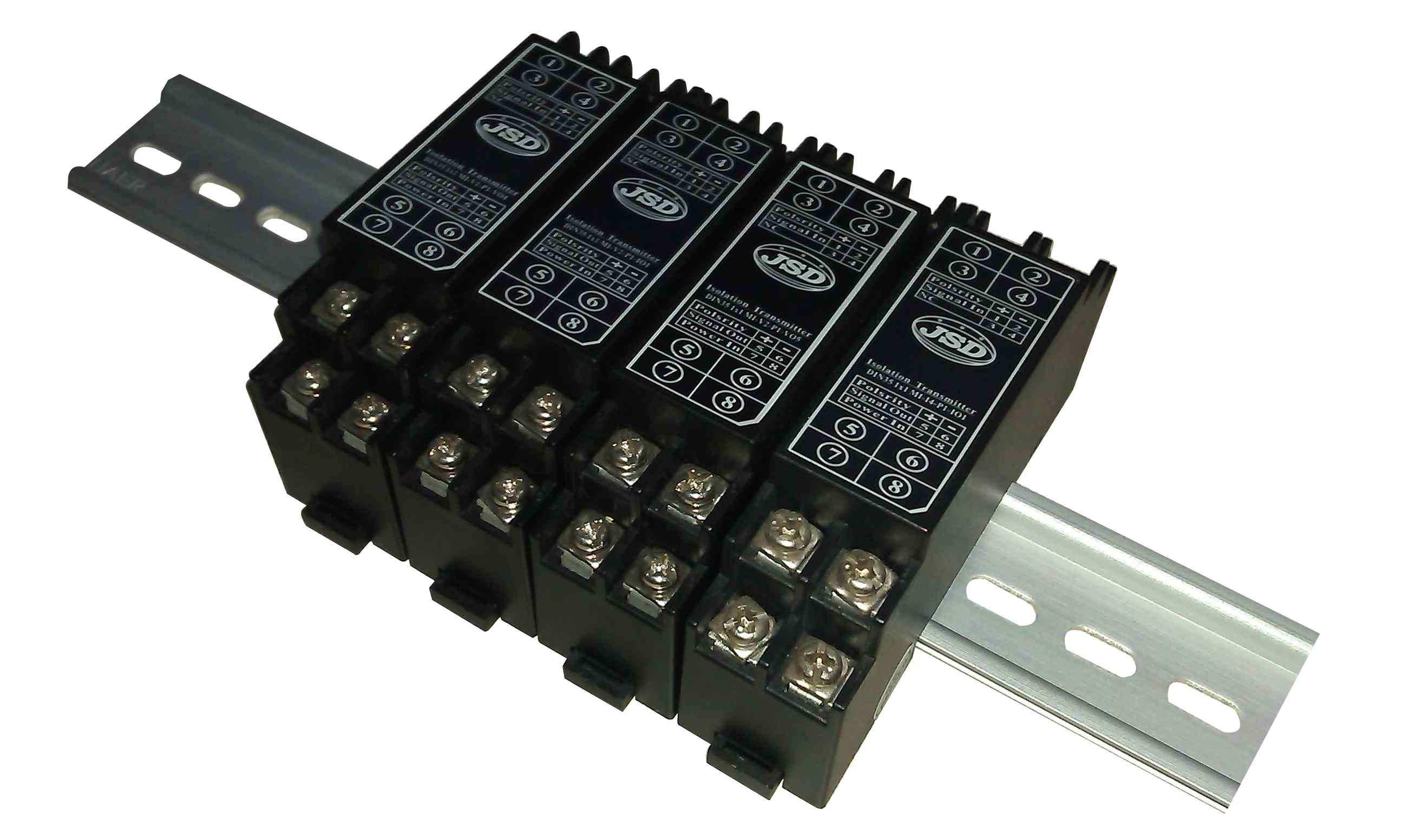

产品图片:


两线制4-20mA隔离变送器


资料下载:
一进一出无源两线制4-20mA隔离变送器资料下载: 一进一出无源两线制4-20mA隔离变送器
模拟量隔离变送器资料下载:   拟量隔离变送器
