二进二出模拟量两线制无源4-20mA隔离变送器
产品名称:
二进二出模拟量两线制无源4-20mA隔离变送器
规  格:
95*41*25.5mm
产品备注:
两线制4-20mA隔离变送器
产品类别:
隔离变送器

   产 品 说 明
二进二出模拟量两线制无源4-20mA隔离变送器
特征:
◆小体积,低成本,国际标准 DIN35mm 导轨安装方式
◆多端隔离(输入、输出、通道间相互隔离)
◆双通道输入双通道输出
◆高精度等级(0.1%,0.2% F.S)
◆高线性度(0.1% F.S)
◆高隔离电压(3000VDC/60S)
◆极低温度漂移(35PPM/℃)
◆工业级温度范围( -45-+85 ℃)
◆产品性能可靠(MTBF>50 万小时)
◆低阻抗(压降<4V,20mA 时)
◆超宽范围电压输入(7.5-32V)
◆国际标准信号输入与输出(4-20mA/0-20mA)
应用:
◆直流电流/电压信号隔离、转换及放大
◆模拟信号地线干扰抑制及模拟量隔离、采集
◆4-20mA/0-20mA 等传感器信号的隔离、变换并能实现信号分配变换功能
◆仪器仪表与传感器信号收发
◆两线制一次/二次仪器仪表信号采集及隔离
◆电量隔离测控的工业现场
◆模拟信号数据隔离、采集、变换及远传
◆工业现场信号隔离及变换及远程无失真传输
◆电力监控、医疗设备隔离安全栅
◆克服变频器、大型电机、功率设备、采集系统、DCS 及 PLC 现场的干扰
概述:

 深圳捷晟达科技(JSD 科技)的 DIN35 2x2 MI 4-20mA 为二进二出无源模拟量两线制4-20mA隔离变送器,该产品是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或 PLC、PC 及 DCS 系统。本产品的输入、输出、通道间相互隔离,隔离电压高达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量 4-20mA 信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动,潮湿的工业应用现场,产品无需工作电源供电,国际标准 DIN35mm导轨安装方式,方便使用时安装便捷等特点。如需一进一出,三进三出,四进四出模拟量两线制 4-20mA隔离变送器请选购:DIN35 1*1 MI 4-20mA,JSD TAW-3003-100L 和 JSD TAW-4004-100L 系列产品,有源系列请选购:JSD TA-X00X 系列和 JSD TAM-X00X 系列.

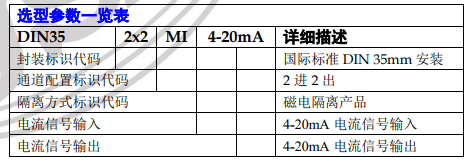

选型表:

模拟量两线制4-20mA隔离变送器选型表


选型举例:
例 1:输入通道 1:4-20mA;输出通道 1:4-20mA; 输入通道 2:4-20mA;输出通道 2:4-20mA;型号:DIN35 2x2 MI 4-20mA
例 2:输入通道 1:0-20mA; 输出通道 1:0-20mA;输入通道 2:0-20mA;输出通道 2:0-20mA;型号:DIN35 2x2 MI 0-20mA

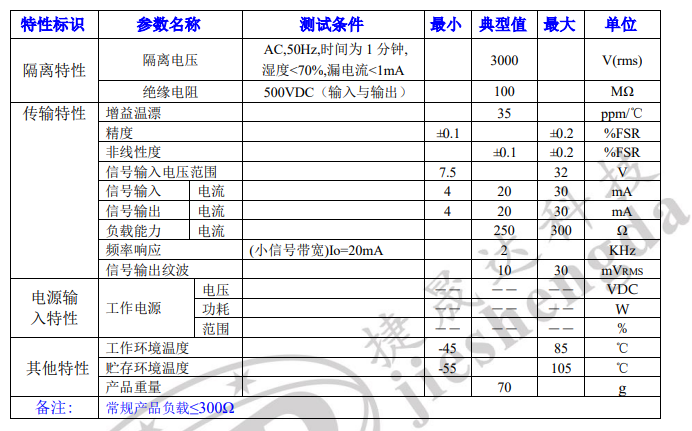

特性参数表:

两线制4-20mA隔离变送器
引脚功能描述:
模拟量两线制4-20mA隔离变送器

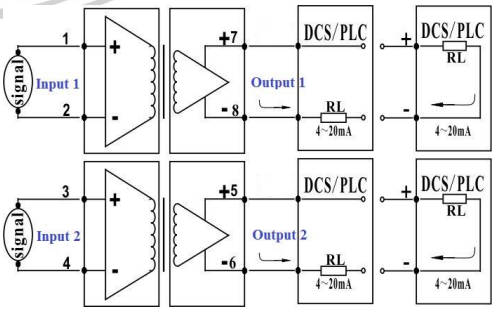

典型应用:
模拟量两线制4-20mA隔离变送器应用图

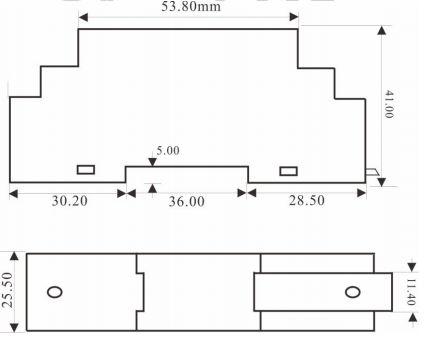

产品尺寸图:
两线制隔离变送器尺寸图

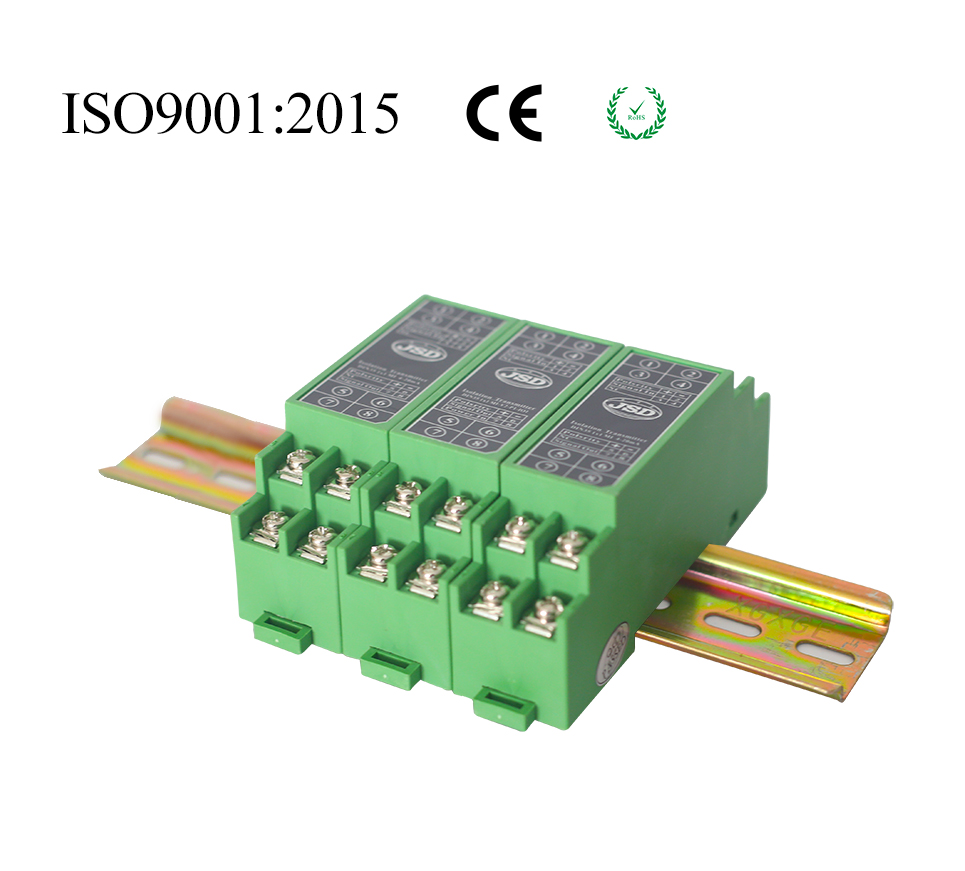

产品照片:
模拟量两线制隔离变送器相片
产品技术资料下载:
二进二出模拟量两线制无源4-20mA隔离变送器
资料下载:   二进二出两线制无源4-20mA隔离变送器
更多模拟量隔离变送器资料下载:   隔离变送器

欢迎下载相关产品技术资料.
