产品名称： |
一进一出两线制无源4-20mA输出回路供电隔离变送器 |
规 格： |
95*41*25.5mm |
产品备注： |
两线制4-20mA隔离变送器 |
产品类别： |
隔离变送器 |
| |
|
| 产 品 说 明 |
一进一出两线制无源4-20mA输出回路供电隔离变送器
特征：
◆低成本,小体积,符合UL94-V0阻燃标准
◆采用国际标准DIN35mm导轨安装方式
◆信号输入、信号输出相互之间3000VDC隔离
◆4-20mA电流输入与输出,高精度(失真<0.2%)
◆工业级温度范围: -45-+85 ℃
◆精度等级：0.1级、0.2级；
◆两线制4-20mA输出回路供电
◆超宽范围电压输入(7.5-32VDC)
应用：
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆两线制4-20mA隔离信号传输
◆克服现场设备间EMC电磁干扰
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
概述：

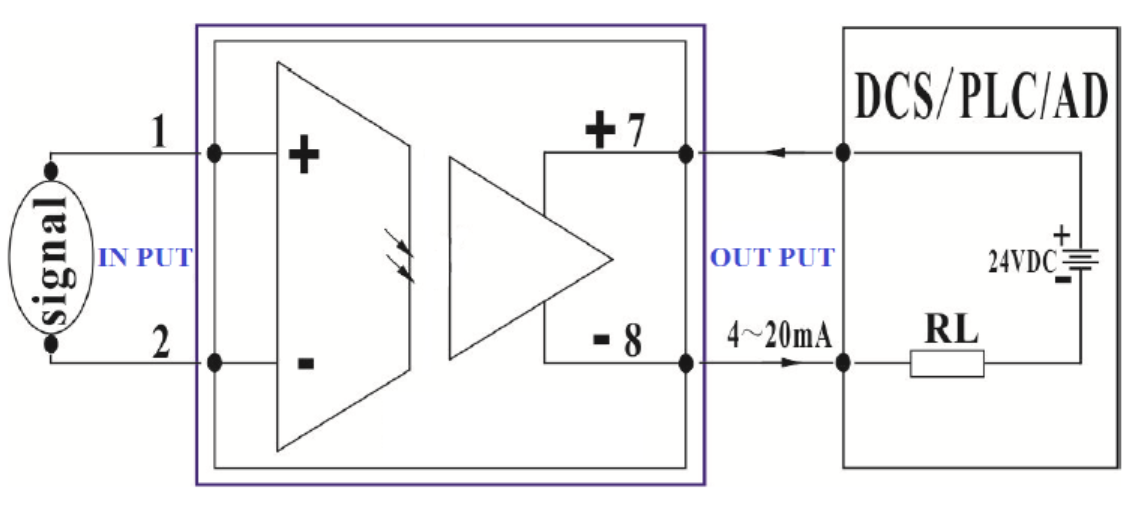

捷晟达科技的JSD TAW-1001D-100L-P系列隔离变送器是一进一出两线制4-20mA输出回路供电模拟量隔离变送器，该模拟量两线制4-20mA隔变送器内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该隔离变送器的输入电压达到超宽范围(7.5-32V)，以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离变送器输出是针对24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路来设计的，同当前流行的模拟量输入接口板（上位机）、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的SMD贴片工艺、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度，能在潮湿、震动的恶劣的环境中工作，满足工业级环境要求。该产品采用光电耦合技术，比电磁耦合技术抗干扰能力强。如需双通道/三通道/四通道两线制4-20mA输出回路供电的隔离变送器请选购JSD TAW-2002D-100L-P或JSD TAW-2002-100L-P;JSD TAW-3003-100L-P;JSD TAW-4004-100L-P系列.

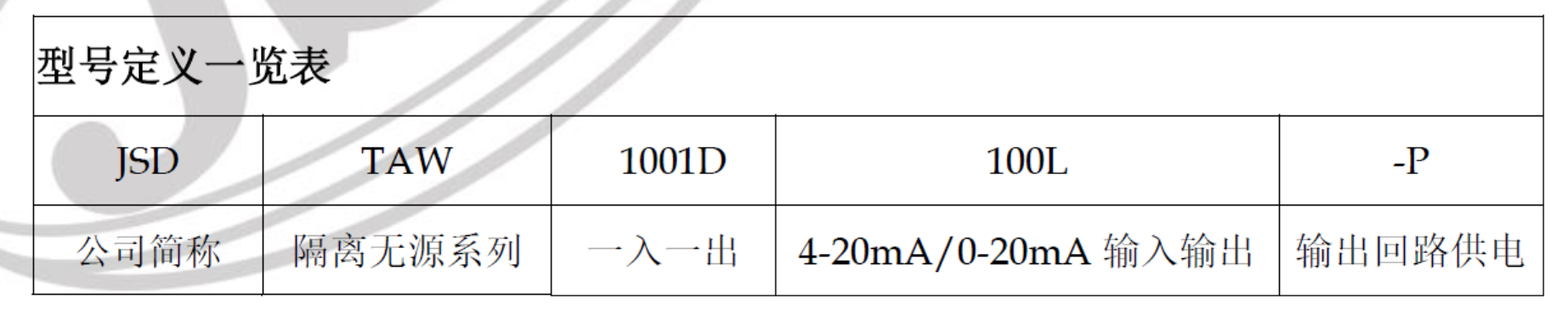

选型表：
型号举例：
例1：信号输入：4-20mA； 信号输出： 4-20mA；两线制输出回路供电：-P 型号：JSD TAW-1001-100L-P
例2：信号输入：0-20mA； 信号输出： 0-20mA；两线制输出回路供电：-P 型号：JSD TAW-1001-100L-P
|
|
|
