正负单双向模拟量信号隔离放大器IC
产品特征：
◆低成本、小体积,SIP封装符合UL94-V0阻燃标准
◆ 无需外接电位器,免零点和增益调节
◆ 电源、信号输入、信号输出相互之间2500VDC 隔离
◆工作电源：5VDC，12VDC，15VDC，24VDC等单电源供电
◆ 0~75mV/0~5V/0~10V/0~±100mV/0~±10V/4~20mA/0~±20mA等电压电流信号之间的相互转换及放大
◆工业级温度范围: -45~+85 ℃
◆ 精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%）
应用场所：
◆ 直流电流/电压信号的隔离、转换及放大
◆ 工业现场信号隔离及远程长线无失真传输
◆ 模拟信号地线干扰抑制及模拟量隔离、采集
◆ 4~20mA/0~±20mA/0~±10V/等传感器信号的隔离及变换,并能实现一进二出、一进三出、二进二出、三进三出隔离信号功能。
◆ 仪器仪表与传感器信号收发
◆ 电量隔离测控的工业现场
◆ 电力监控、医疗设备隔离安全栅
产品概述：
捷晟达科技的JSD MI-V(I)-P-V(I)O系列隔离放大器是一种磁电隔离的混合集成电路，该隔离放大器模块前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔离。该模块采用电磁隔离技术,相比光耦隔离具有更好的温飘特性和线性度。
技术资料:http://www.jsd-iac.com/UploadFiles/201375225219241.pdf

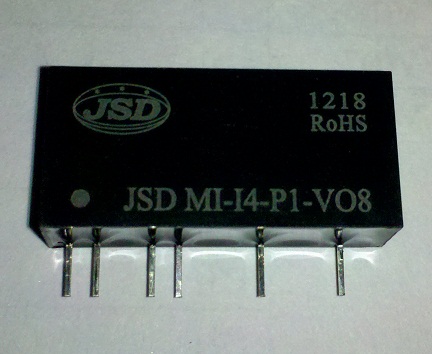

隔离器模块IC实物图：

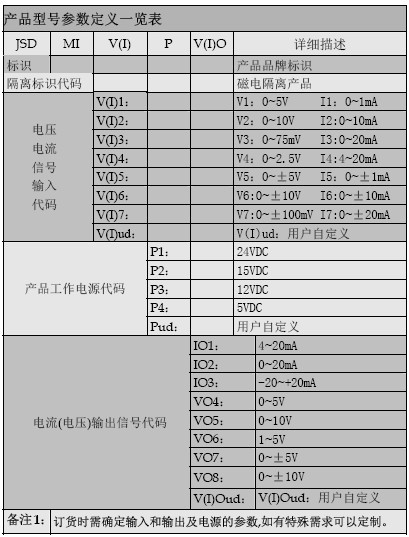

型号选型定义表：
选型举例：
例1：信号输入：0-5V；信号输出：0-10V； 工作电源：5VDC； 产品型号：JSD MI-V1-P4-VO5
例2：信号输入：4-20mA；信号输出:4-20mA；工作电源：24VDC；产品型号：JSD MI-I4-P1-IO1
|
