两线制无源4-20mA隔离调理器模块IC
特征：
◆低成本、小体积,SIP封装,符合UL94-V0阻燃标准
◆信号输入、信号输出相互之间3000VDC 隔离
◆4~20mA电流输入与输出，精度高（失真<0.2%）
◆工业级温度范围: -45~+85 ℃
◆精度等级：0.1级、0.2级；
◆无需外部提供工作电源，两线制配电回路输出方式
◆超宽范围电压输入(7.5~32VDC)
应用：
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆4~20mA隔离信号传输
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
概述：
      捷晟达科技的JSD OI 4-20mA-P系列隔离放大器是两线制4~20mA电流隔离调理器模块,该隔离调理器模块属于JSD MI 4~20mA系列隔离放大器，但该隔离调理器采用光电耦合技术，比电磁耦技术抗干扰能力强。该隔离调理器IC内部有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该隔离调理器IC的输入电压达到超宽范围（7.5~32V），以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离调理器IC输出是针对24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路来设计的，同当前流行的模拟量输入接口板（上位机）、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度，能在潮湿、震动的恶劣的环境中工作，满足工业级环境要求。
      JSD OI 4-20mA-P系列隔离放大器有PCB板上焊接和标准DIN 35mm导轨卡槽固定两种安装方式，导轨安装的可以实现模拟信号一进一出、二进二出、三进三出的功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用。
      JSD OI 4-20mA-P产品使用非常方便，只需外接一个50KΩ的多圈电位器进行ADJ校正，即可实现两线制4-20mA信号的隔离、传输和变换功能，并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。
技术资料下载：http://www.jsd-iae.com/down/20128251122206.pdf

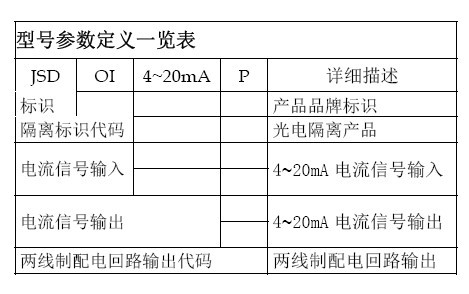

型号选型定义表：
