模拟量信号转RS-485/232，数据采集A/D转换模块 JSD AD11
产品特点：
◆ 模拟量信号采集，隔离转换 RS-485/232输出
◆ 采用12位AD转换器，测量精度优于0.1%
◆ 通过RS-485/232接口可以程控校准模块精度
◆ 信号输入 / 输出之间隔离耐压3000VDC/60S
◆ 宽工作电源供电：8 ~ 32VDC
◆ 可靠性高，编程方便，易于应用
◆ 国际标准DIN35mm导轨安装，方便集中布线
◆ 用户可编程设置模块地址、波特率等
◆ 支持Modbus RTU 通讯协议
◆ 低成本、小体积模块化设计
典型应用：
◆ 模拟量信号测量、监视和控制
◆ RS-485远程I/O，数据采集
◆ 智能楼宇控制、安防工程等应用系统
◆ RS-232/485总线工业自动化控制系统
◆工业现场信号隔离及长线传输
◆设备运行监视
◆传感器信号的测量
◆ 工业现场数据的获取与记录
◆ 医疗、工控产品开发
◆ 4-20mA/0-5V或1-5V信号采集 产品概述：
JSD AD11产品实现传感器和主机之间的信号采集，用来检测模拟量信号。JSD AD11系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监视和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 JSD AD11系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
JSD AD11系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
JSD AD11系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
技术资料：http://www.jsd-iae.com/down/2012919215852347.pdf

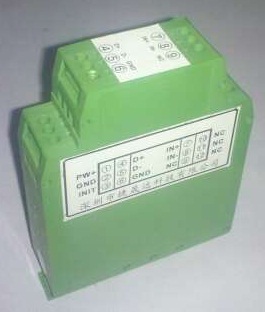

采集器实物图:
|
