两线制无源4-20mA回路隔离配电器模块IC 特征: ◆ 低成本、小体积,SIP12封装,符合UL94-V0阻燃标准 ◆ 信号输入、信号输出相互之间3000VDC 隔离 ◆ 无需外部提供工作电源,无需外接元器件 ◆ 4~20mA电流输入、4~20mA电流输出 ◆ 工业级温度范围: -45~+85 ℃ ◆ 精度等级:0.3级、0.4级、0.5级; ◆ 高线性度0.1% F.S. ◆ 给传感器提供工作电源(10~30VDC) 应用场所: ◆ 模拟信号数据隔离、采集 ◆ 工业现场信号隔离 ◆ 远程长线无失真传输 ◆ 模拟信号地线干扰抑制 ◆ 4~20mA隔离信号传输 ◆ 前端二线制设备提供供电 ◆ 仪器仪表与传感器信号收发 ◆ 电力监控、医疗设备隔离安全栅 概述: JSD MI 4~20mA-F系列隔离放大器IC是两线制回路供电的电流隔离模块,该隔离器模块IC采用电磁隔离技术,并通过输出端馈电方式,给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统等)匹配;模拟量信号输入带有过流保护功能,能有效的保护模块及后级电路;除此之外,本模块输入输出两端能达到3KVDC隔离电压。 JSD MI 4~20mA-F系列隔离放大器产品使用非常方便,无需外接任何元件,即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。 技术资料:http://www.jsd-iae.com/down/201312921352537.pdf

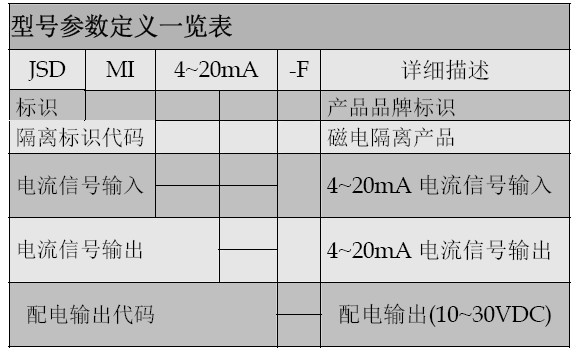

产品选型定义表:
|
