| 产品 >> 所有产品 |
| |
|
产品名称： |
一进一出模拟量两线制4-20mA回路供电隔离变送器 |
规 格： |
95*41*25.5mm |
产品备注： |
两线制4-20mA隔离变送器 |
产品类别： |
隔离变送器 |
| |
|
| 产 品 说 明 |
一进一出模拟量两线制4-20mA回路供电隔离变送器
特征：
◆低成本、小体积,符合UL94-V0阻燃标准
◆国际标准DIN35mm导轨安装,方便安装
◆信号输入、信号输出相互之间3000VDC 隔离
◆4-20mA电流输入、4-20mA电流输出
◆两线制回路供电,带过流保护
◆工业级温度范围: -45-+85 ℃
◆精度等级：0.3级、0.4级；
◆高线性度0.1% F.S.
◆给二线制传感器/变送器提供工作电源(24VDC)
应用：
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆4-20mA隔离信号传输远传
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
◆给前端二线制设备提供工作电源
◆给前端二线制传感器提供工作电源
概述：
捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器是4-20mA两线制回路供电的电流隔离变送配电器,该隔离变送器采用电磁隔离技术,并通过输入端馈电方式,给输入端两线制仪器仪表设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现4-20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统、一次仪表、二次仪表等)匹配;模拟量信号输入带有过流保护功能,能有效的保护模块及后级电路;除此之外,该隔离变送器内部采用SMD贴片工艺、新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。
捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和配电变换功能,并实现信号长线无失真传输。
如需双路两线制无源4-20mA回路供电隔离变送器,请选购JSD TAW-2002D-100L-F系列,三路两线制无源4-20mA回路供电隔离变送器请选购JSD TAW-3003-100L-F系列, 四路两线制无源4-20mA回路供电隔离变送器请选购JSD TAW-4004-100L-F系列,如需技术资料请联系捷晟达科技或者访问我们公司网站

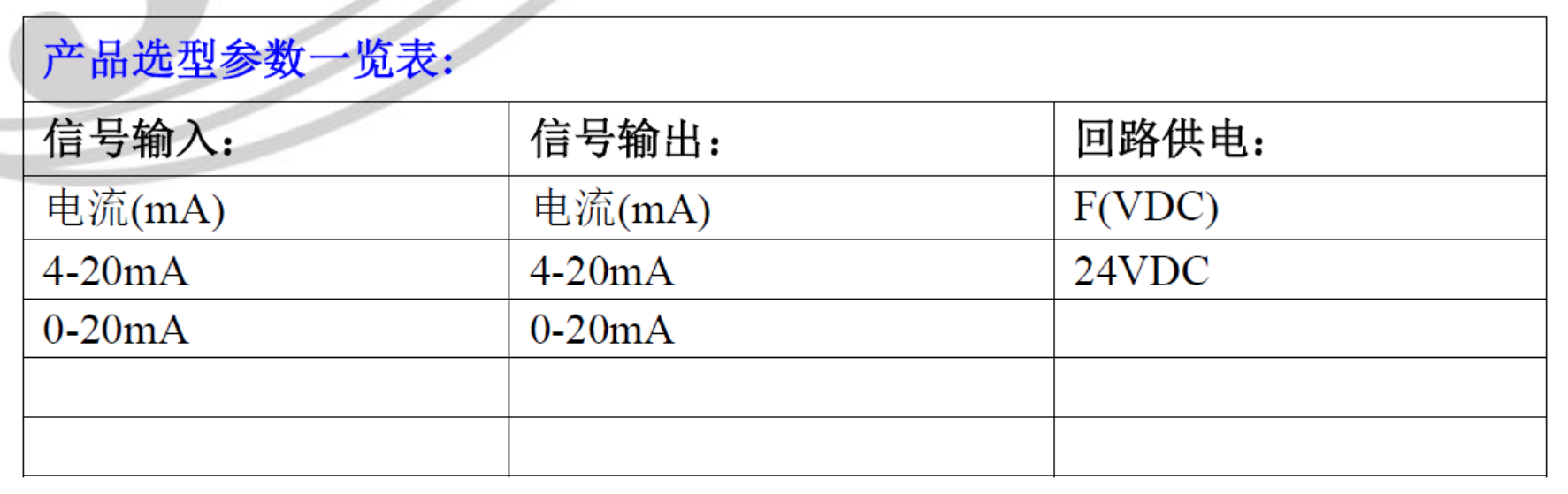

产品选型表：
选型举例：
例1：信号输入：4-20mA； 信号输出：4-20mA；两线制回路供电：F 型号：JSD
TAW-1001D-100L-F
例2：信号输入：0-20mA； 信号输出：0-20mA；两线制回路供电：F 型号：JSD TAW-1001D-100L-F

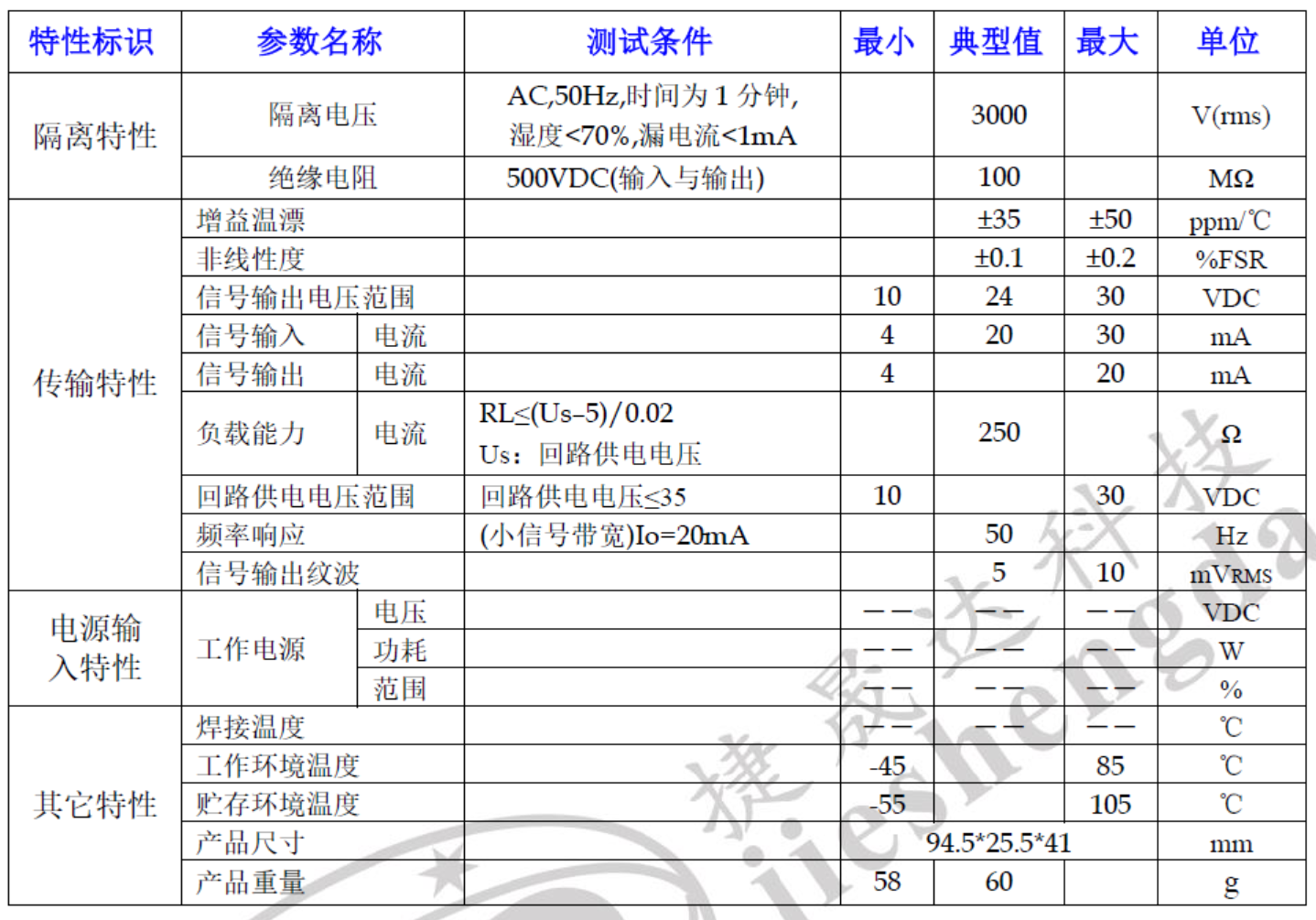

特性参数表：

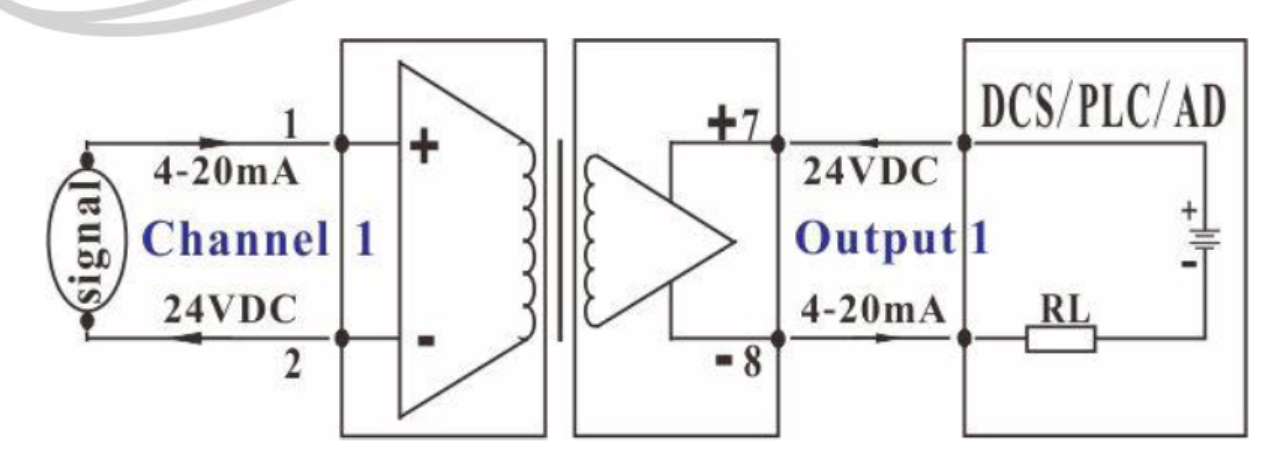

典型应用：

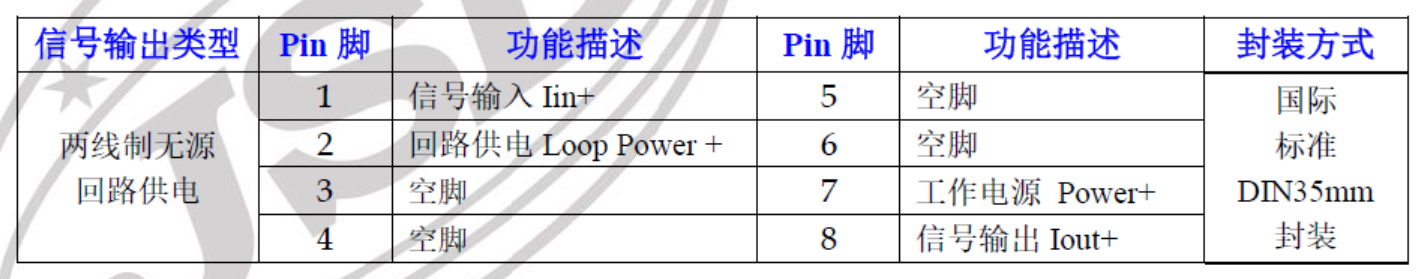

引脚定义：

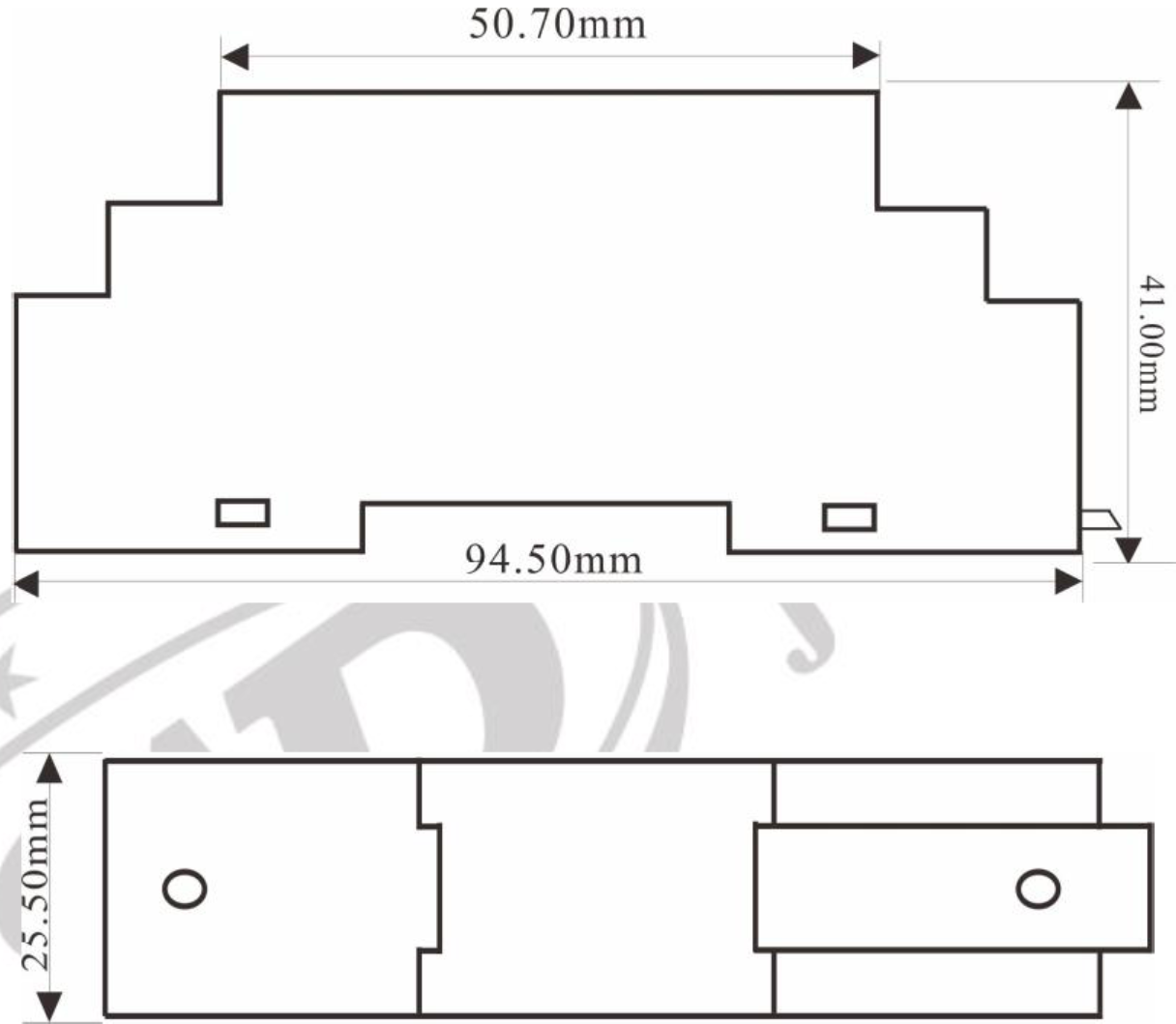

产品尺寸：
|
|
|
