| 捷晟达科技传感器模拟量信号专用采集，隔离，变送，放大的隔离放大器产品介绍 |
| 发布者： 发布时间：2012-5-7 阅读：2155次 |
捷晟达科技传感器模拟量信号专用采集，隔离，变送，放大的隔离放大器产品
概述：
随着现代工业科学技术的发展，PLC、DCS、PC及AD采集系统在工业控制中或工业自动化的应用越来越广泛PLC、DCS、PC及AD采集控制系统的可靠性直接影响到工业企业的安全生产和系统的稳定运行，系统的抗干扰能力是关系到整个系统可靠运行的关键所在。那么要提高系统的抗干扰能力，可以在两个独立的系统之间架设隔离器，隔离器除了抗干扰能力外还可以对PLC、DCS、PC及AD采集系统及传感器信号进行转换，放大，变送远传。这就是为什么有很多工程师把它们称之为：隔离转换器，隔离放大器，隔离变送器，隔离器，隔离调理器。（如隔离配电器，隔离分配器，电量隔离器，安全栅，隔离栅等）这里就不一一列举了。
资料来源:http://www.jsd-iae.com/yy.asp?id=393
隔离器在工业采集系统中发挥了重要作用，那么我公司的隔离器本身具有哪些特点呢？
1、低成本，体积小，符合UL94-V0阻燃标准
2、IC封装设计，空间利用率高
3、功耗小，无发热
4、信号输入，信号输出，工作电源之间相互隔离
5、高精度等级（0.1%，0.2%）高线性度（0.1%）
6、高隔离电压（3000VDC/60S）
7、国际标准信号输入与输出0~5V/0~10V/1~5V/0~20mA/4~20mA/0~±20mA/0~±10V及特殊信号订制
8、工业级温度范围： -45~+85 ℃
9、抗干扰能力强，可靠性高
10、国际标准DIN35mm导轨安装方式，和IC焊接方式两种，用户易于操作
介绍完本公司隔离器产品的总体特点，那么我们一起来看看每个系列隔离器有什么特点呢？
传感器模拟量信号采集，放大，变送，转换，远传的隔离器产品技术资料索引：
产品（1）：两线制模拟量信号4~20mA无源隔离放大器模块IC (JSD MI 4~20mA系列)
两线制接口芯片，可焊接在PCB板上及安装到仪器内部，体积小，节约PCB或仪器设备空间，高精度等级及高线性度，内部SMD贴片工艺设计提高了该隔离器芯片的隔离电压，很小的输入等效电阻，使该隔离器IC的输入电压达到超宽范围（9-32V），无需外接工作电源、免校正即可实现信号与地线环路隔离的远距离无失真传输，除此之外，本模块IC具有极低温漂特性。
技术资料：http://www.jsd-iae.com/down/2012619154410754.pdf
产品（2）：两线制模拟量信号4~20mA无源隔离配电器模块IC (JSD MI 4-20mA-F系列)
该芯片是两线制回路供电的隔离模块，通过后级馈电方式，向前级传感器及两线制设备提供工作电源，同时又接收两线制设备输出的标准4~20mA电流信号。经该芯片隔离后输出4－20mA电流信号，同时实现两线制传感器信号测量、远传、隔离功能；可与各种仪器仪表的模拟量输入端口相匹配（如上位机，PLC，DCS系统）；该产品还具有极佳的温度漂移系数，使用非常方便，无需外接电源、免校正。
技术资料：请电话联系0755－28099259
产品（3）：两线制模拟量信号4~20mA无源隔离调理器模块IC (JSD OI 4-20mA-P系列)
该芯片是针对24VDC和取样电阻（负载电阻）相串联的二线制配电回路输出方式来设计的，与现场各种仪器仪表的模拟量输入端口（如上位机、PLC、DCS或其他仪表）的模拟量端口相匹配；该模拟量芯片是标准的4－20mA电流信号输入与输出，隔离电压高达3000VDC，SIP12脚芯片封装设计，极高的精度等级，工业级温度范围；产品使用非常方便，只需外接一个50KΩ的多圈电位器进行增益校正。
技术资料：http://www.jsd-iae.com/down/20128251122206.pdf

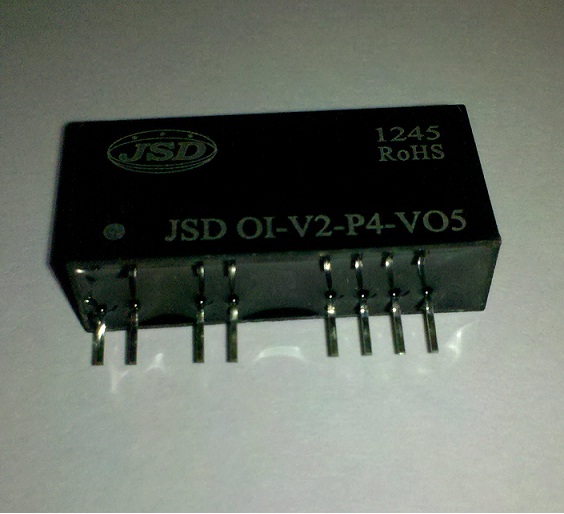

产品（4）：模拟量直流（电压/电流)信号隔离放大器模块IC (JSD OI-V(I)-P-V(I)O系列)
该隔离器芯片采用了直流信号模拟调制技术，比磁电隔离技术相比，该隔离模块具有较强的抗EMC电磁线路干扰和高频信号空间干扰特性，其输入、输出与工作电源间的隔离参数与磁电隔离产品完全相同。该隔离模块的精度等级为：0.1级、0.2级，全量程极高的线性度，工业级温度范围，只需外接一只或两只多圈电位器及可以实现零点或满度校正，只需少量外围元件，即可实现信号无失真远距离传输。
技术资料：http://www.jsd-iae.com/down/201278232136915.pdf
产品（5）：模拟量正负双向直流（电压/电流)信号隔离放大器模块IC (JSD MI-V(I)-P-V(I)O系列)
该隔离器模块采用的是磁电隔离技术，与光电隔离放大器产品相比，具有更好的温漂特性和线性度，产品广泛应用在三线制和四线制的场合，简化了用户的设计，提高PCB板空间利用，产品可直接焊在PCB板上及安装到仪器仪表设备中使用，外围无需校正，即可实现0-5V/0-75mV/0-2.5V/0~±10V/0-10mA/4-20mA/0~±20mA等各种信号间的隔离变换。高精度等级：0.1级、0.2级，极高的线性度及可靠性。
技术资料：http://www.jsd-iae.com/down/201278232222259.pdf
产品（6）：模拟量小信号隔离放大器模块IC (JSD OI-MS-P-V(I)O系列)
捷晟达科技的JSD OI-MS系列隔离放大器是一种将模拟量电压小信号按比例隔离变换成标准的0-10V/0-5V/1-5V或客户指定电压的混合集成电路。该隔离放大器芯片产品适用于：0-10mV/0-20mV/0-30mV/0-40mV/0-50mV/0-60mV/0-75mV/0-100mV/0-150mV/0-200mV的小信号放大并隔离，采用芯片式封装及全新隔离措施使该芯片能达到2500VDC的隔离电压，工作电源、信号输入、信号输出间相互隔离。满足工业级温度范围，并能潮湿、震动的恶劣环境中工作。 JSD OI MS系列隔离放大器使用非常方便，只需极少元件，即可实现模拟量小信号的隔离，变送与放大，JSD OI MS系列隔离放大器采用原装进口芯片设计，隔离采用光电隔离，具有更强的抗EMC电磁干扰特性。
技术资料：http://www.jsd-iae.com/down/20129281020963.pdf
产品（7）：模拟量单向直流（电压/电流)信号非隔离放大器模块IC (JSD NI-V(I)-P-V(I)O系列)
JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器是一种将输入信号放大，变换及远距离传送的混合集成电路，该模拟量单向信号非隔离放大器模块IC上集成了一个非隔离DC-DC电源电路和一组模拟量信号输出的放大电路，JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号采集及转换功能,由于该非隔离放大器具有成本低，高精度，体积小等特点。该非隔离放大器芯片产品现为PCB板上焊接安装方式，内部电路已经校正，客户购买后直接焊接到PCB板上使用即可。
技术资料：http://www.jsd-iae.com/down/20129281114267.pdf
|
| |
| |
|
|
