捷晟达科技推出模拟量正向电压(电流)信号隔离放大器模块,信号隔离器,隔离器IC,隔离器模块
捷晟达科技根据市场需要推出模拟量正向电压(电流)信号隔离放大器模块,该模拟量隔离器模块广泛应用于电动汽车的角度,位移及转速上,电渡电源,业自动化控制,航天控制,信号转换远传,EMC干扰严重的场合等等.
      捷晟达科技的JSD OI-V(I)-P-V(I)O系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直流信号的混合集成电路，该隔离放大器IC前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔离。JSD OI-V(I)-P-V(I)O系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗EMC电磁干扰和高频信号空间干扰特性。
特征：
●  低成本、小体积,SIP封装符合UL94-V0阻燃标准
●  只需外接多圈电位器即可实现零点和增益调节
●  工作电源、信号输入、信号输出间2500VDC三隔离
●  工作电源：5V、12V、15V、24V等直流单电源供电
●  0~5V/0~10V/1~5V/0~20mA/0~10mA/4~20mA/等电压电流信号之间的相互转换及放大
●  精度等级：0.1级、0.2级；
●  全量程极高的线性度（非线性度<0.1%）
●  有较强的抗EMC电磁干扰和高频信号空间干扰特性
●  工业级温度范围: -45~+85 ℃
应用场所：
●  直流电流/电压信号隔离、转换及放大
●  模拟信号地线干扰抑制及模拟量隔离、采集
●  4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离及变换并能实现一进三出、二进二出、三进三出、一进四出的隔离信号变换功能
●  仪器仪表与传感器信号收发
●  电量隔离测控的工业现场
●  模拟信号数据隔离、采集及变换
●  工业现场信号隔离及变换及远程无失真传输
●  电力监控、医疗设备隔离安全栅
产品技术资料:http://www.jsd-iac.com/DownloadShow.asp?ID=13

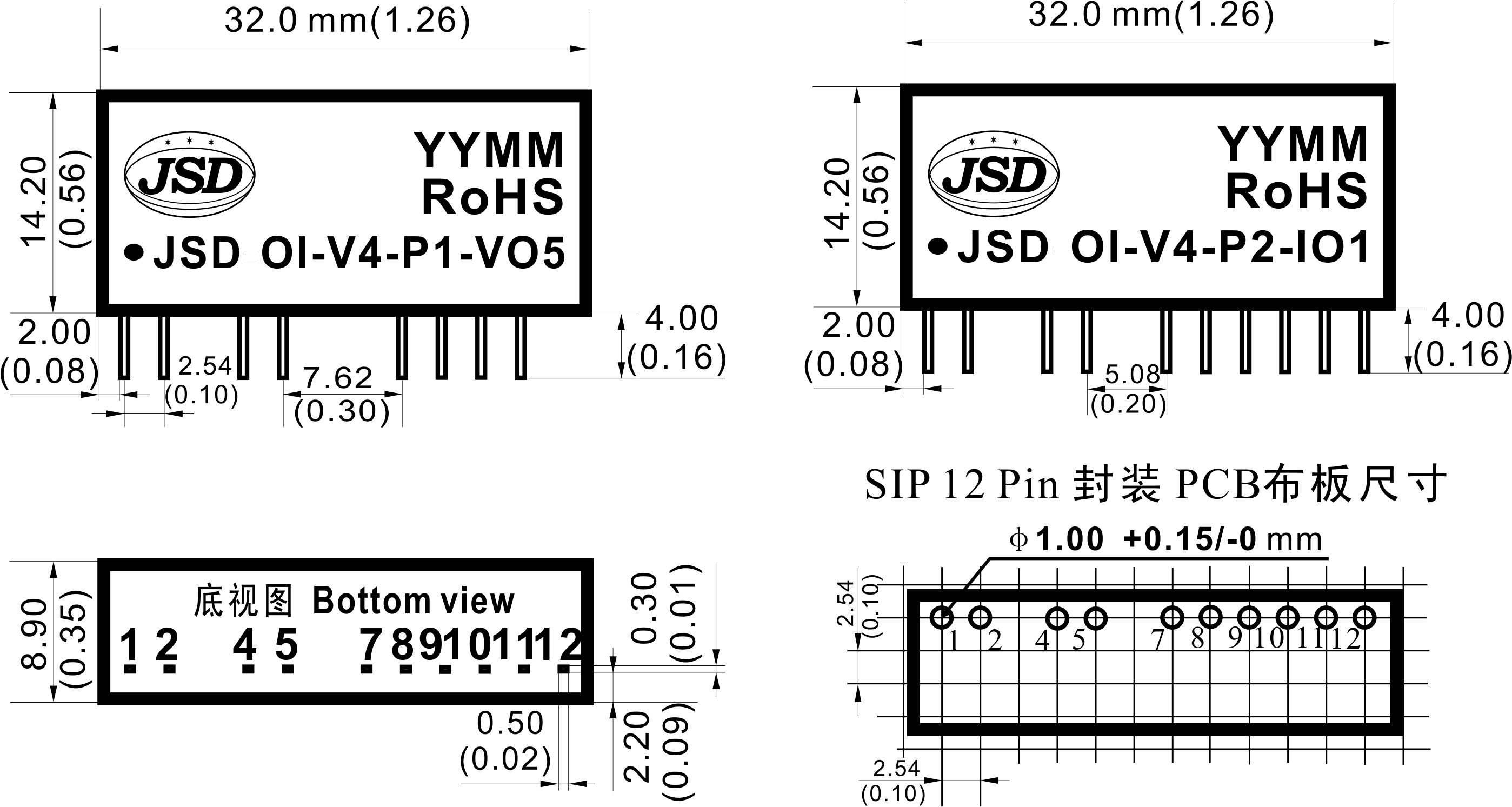

尺寸图及PCB布线图:

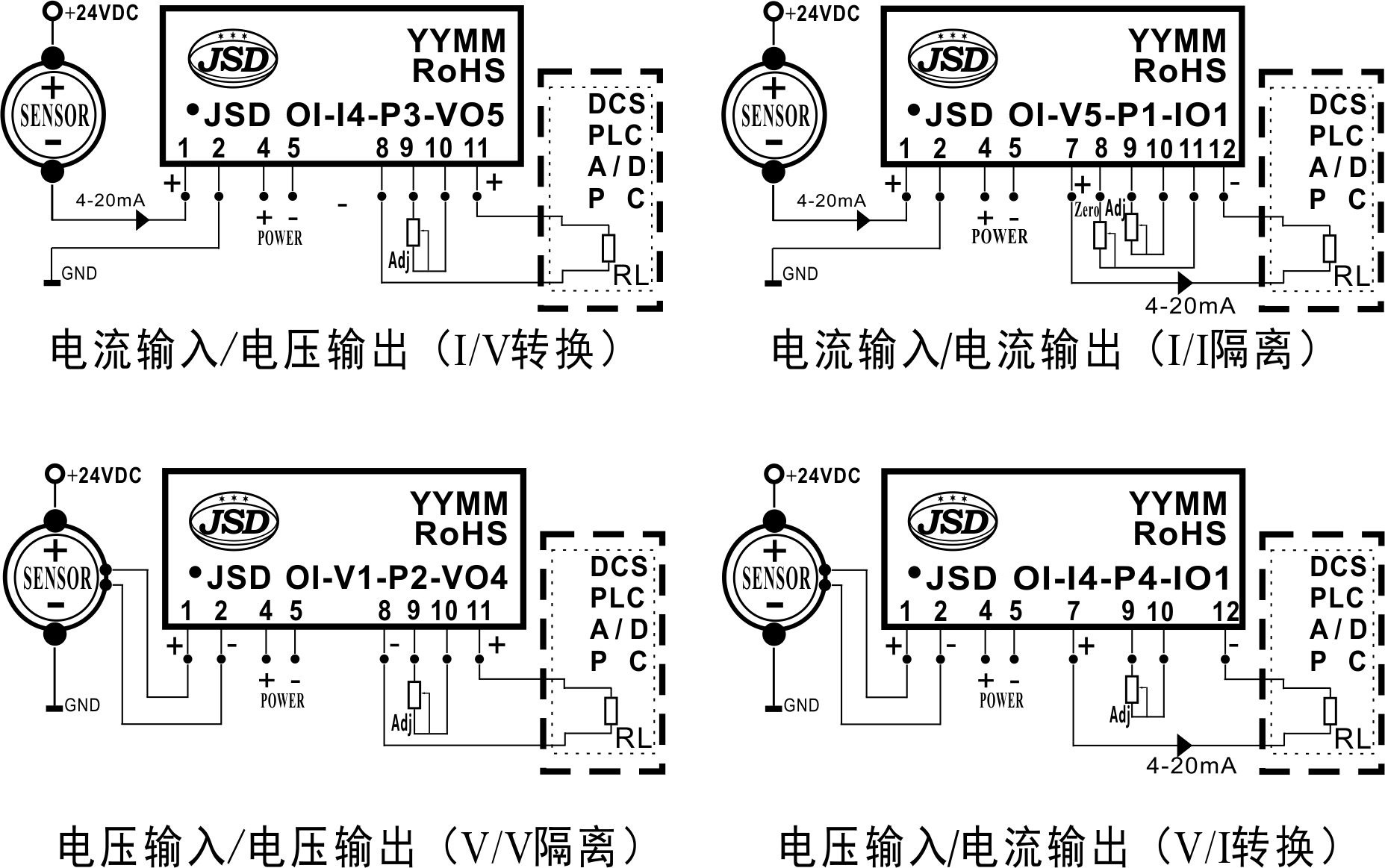

产品接线图:
