捷晟达科技推出模拟量mV小信号隔离放大器模块IC
深圳捷晟达科技的自行研发生产销售的JSD OI-MS系列mV小信号隔离放大器是一种将模拟量mV级信号按比例隔离转换的混合集成电路。该芯片上集成了一组多路高隔离的DC/DC微功率电源和几个高性能的信号隔离转换器，适用于：0-10mV/0-20mV/0-50mV /0-75mV/0-100mV的小信号放大与转换。该芯片的隔离电源除了为内部放大电路供电外，还可以向外（信号输入/输出端）提供两组隔离的直流电源和两个基准电压源，可供外部电路扩展使用，如给电桥电路、基准电路、传感器等提供电源。SMD工艺设计及新技术隔离措施使该芯片能达到2500VDC三隔离，工作电源、信号输入、信号输出相互隔离。并且能满足工业级温度范围、可在潮湿、震动现场恶劣的环境中工作。
特征：
●  低成本、小体积,DIP24脚封装符合UL94-V0阻燃标准
●  只需外接多圈电位器即可实现零点和增益调节
●  工作电源、信号输入、信号输出间2500VDC三隔离
●  工作电源：5VDC，12VDC，15VDC，24VDC等单电源供电
●  0~10mV/0~20mV/0~50mV/0-75mV/0-100mV等电压电流信号之间的相互转换及放大
●  可向用户提供一组隔离电源：5VDC~24VDC
●  提供输入端1.25V，输出端隔离5V,精度2%基准电压源
●  精度等级：0.1级、0.2级；高线性度（非线性度<0.1%）
●  有较强的抗EMC电磁干扰和高频信号空间干扰特性
●  工业级温度范围: -45~+85 ℃
应用场所：
●  模拟量mV级的电压信号隔离、转换及放大
●  模拟信号地线干扰抑制
●  仪器仪表与传感器信号收发
●  电量隔离测控的工业现场
●  模拟信号数据隔离、采集及变换
●  工业现场信号隔离及变换
●  PLC & FA 电机信号隔离控制
●  非电量信号变送
●  信号远程无失真传输
●  电力监控、医疗设备隔离安全栅
产品技术资料:http://www.jsd-iac.com/UploadFiles/20121018212221718.pdf

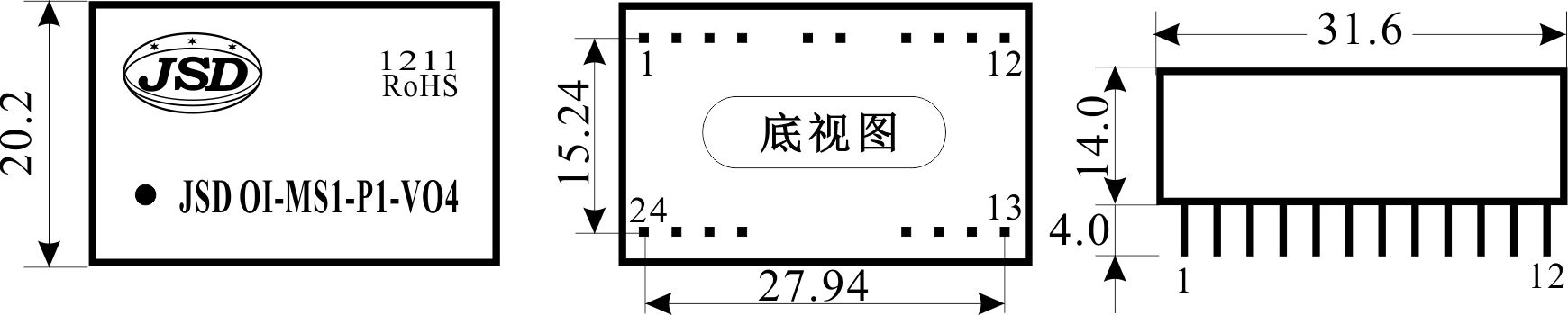

产品尺寸图:
