| 捷晟达科技推出两线制模拟量无源4~20mA隔离放大器配电模块IC |
| 发布者： 发布时间：2013-6-14 阅读：1047次 |
捷晟达科技推出两线制模拟量无源4~20mA隔离放大器配电模块IC
深圳捷晟达科技的JSD MI 4~20mA-F系列隔离放大器IC是两线制回路供电的电流隔离模块,该隔离器模块IC采用电磁隔离技术，并通过输出端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS系统等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，本模块输入输出两端能达到3KVDC隔离电压。
JSD MI 4~20mA-F系列隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。
特征：
● 低成本、小体积,SIP12封装,符合UL94-V0阻燃标准
● 信号输入、信号输出相互之间3000VDC 隔离
● 无需外部提供工作电源，无需外接元器件
● 4~20mA电流输入、4~20mA电流输出
● 工业级温度范围: -45~+85 ℃
● 精度等级：0.3级、0.4级、0.5级；
● 高线性度0.1% F.S.
● 给传感器提供工作电源(10~30VDC)
应用场所：
● 模拟信号数据隔离、采集
● 工业现场信号隔离
● 远程长线无失真传输
● 模拟信号地线干扰抑制
● 4~20mA隔离信号传输
● 前端二线制设备提供供电
● 仪器仪表与传感器信号收发
● 电力监控、医疗设备隔离安全栅
详细技术资料:http://www.jsd-iac.com/UploadFiles/20134601315232.pdf
产品选型表:

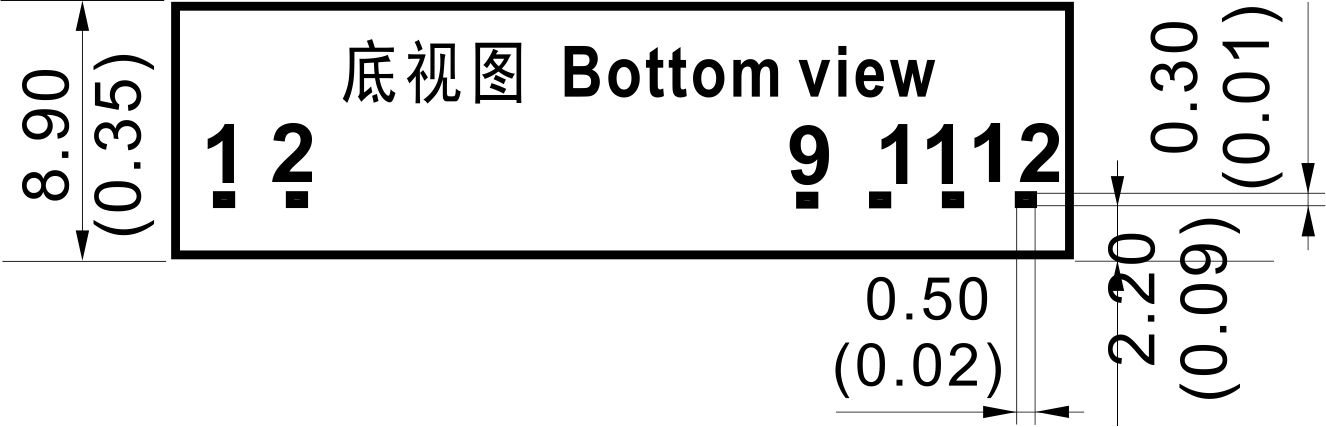

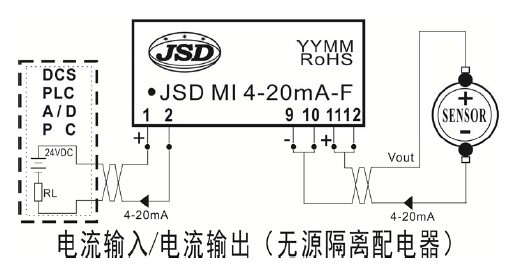

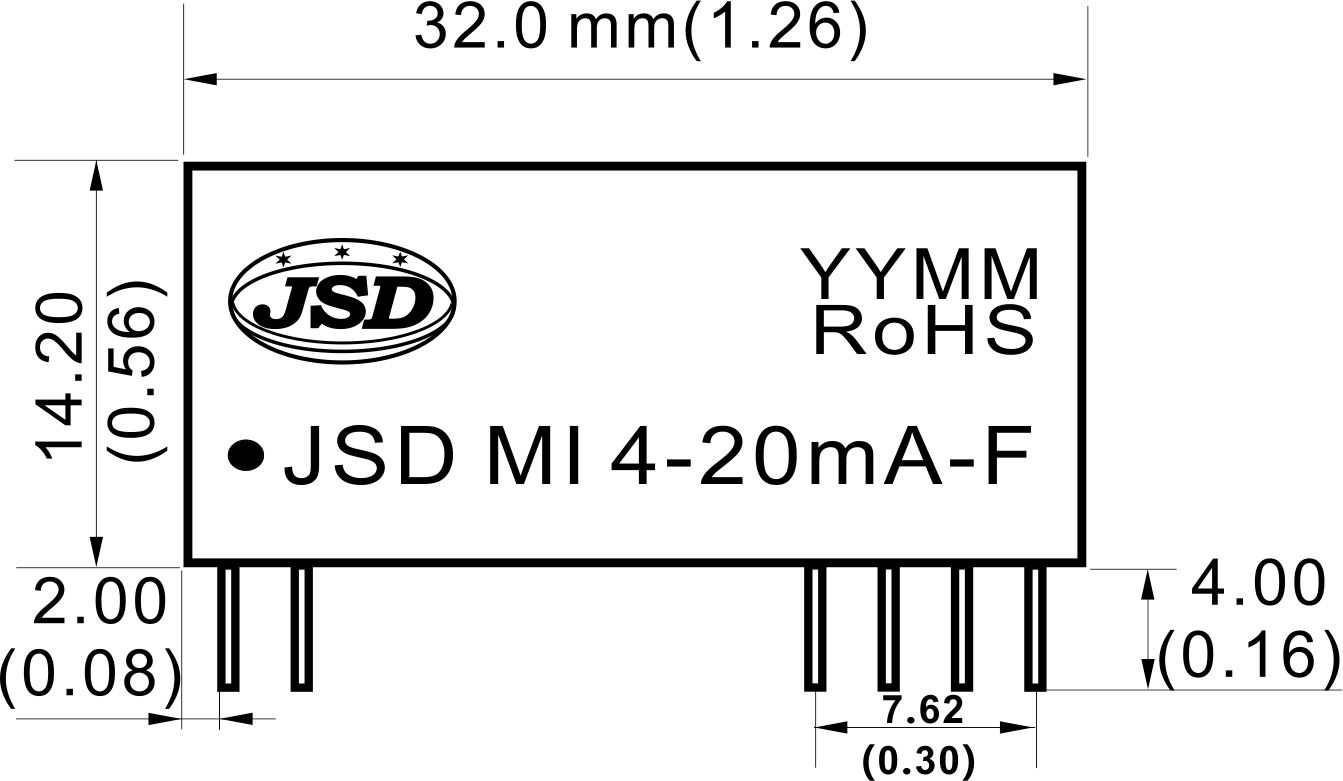

产品尺寸图及接线图:
|
| |
| |
|
|
