捷晟达科技推出高频(50KHz)模拟量正负双向信号隔离放大器模块IC
发布者: 发布时间:2013-6-14 阅读:1169

                          捷晟达科技推出高频(50KHz)模拟量正负双向信号隔离放大器模块IC
深圳捷晟达科技自行研发的JSD OI-V(I)x-Px-V(I)Ox-DF系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直流信号的混合集成电路,该隔离放大器芯片IC前级是电压信号输入, 后级也是电压信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电,使信号输入、工作电源、信号输出间相互隔离。JSD OI-V(I)x-Px-V(I)Ox-DF系列隔离放大器具有50KHz的信号带宽和200μV/℃的失调电压温漂。采用了光电隔离技术,隔离器有卓越可靠性和良好的高频瞬间脉冲抗干扰的能力。
JSD OI-V(I)x-Px-V(I)Ox-DF系列隔离放大器产品有PCB板上焊接和标准DIN 35mm导轨卡槽固定两种安装方式,导轨安装的可以实现模拟信号一进一出、二进二出、三进三出的功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用,PCB板焊接的可以设计到用户仪器仪表及各种工业设备中,降低成本,节约空间。
JSD OI-V(I)x-Px-V(I)Ox-DF系列隔离放大器易于使用,无需外接任何器件,即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。
特征:
◆ 低成本、小体积、标准DIP24脚封装
◆ 阻然封装,符合UL94-V0阻燃标准
◆ 信号输入、信号输出、工作电源间2500VDC 隔离
◆ 正负双极性输入与输出
◆ 使用简单,固定增益放大
◆ 高频响(50KHz信号带宽)
◆ 工业级温度范围: -25~+85 ℃
◆ 精度等级:0.1级、0.2级;
◆ 全量程范围高线性度(非线性度<0.1%)
◆ 单工作电源供电:24VDC、15VDC、12VDC、5VDC
◆ 国际标准信号输入:0~±2.5V/0~±3.3V/0~±5V/0~±10V
◆ 国际标准信号输出:0~±2.5V/0~±3.3V/0~±5V/0~±10V
应用:
◆ 模拟信号隔离、PC机的数据采集
◆ 工业现场信号隔离与控制
◆ 远程长线无失真传输
◆ 消除地线回路干扰
◆ 电机与可控硅整流器的控制
◆ 电源监控
◆ 电机与可控硅控制
◆ 传感器,热电阻/电偶,压力桥,流量计隔离
◆ 各种测试设备的隔离与变换

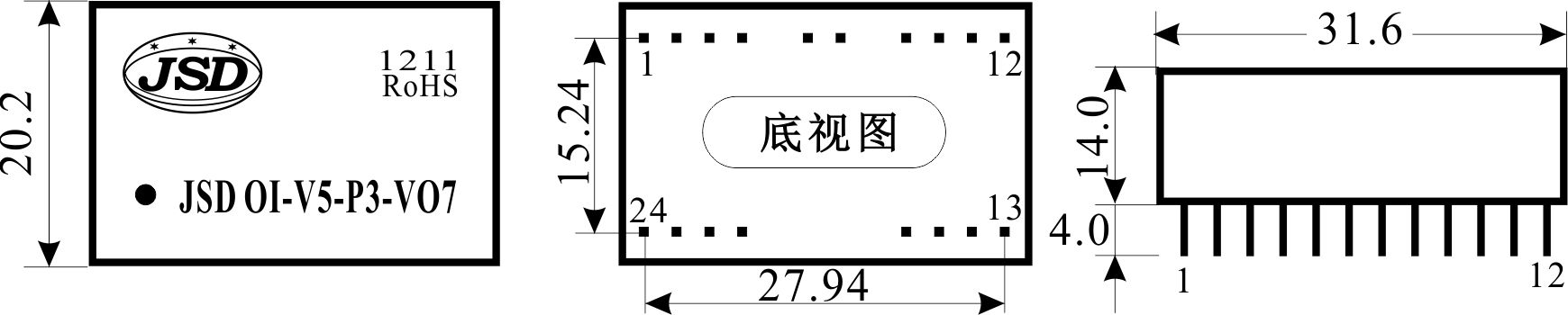

尺寸图及PCB板布板图:


详细技术资料请向销售人员或者技术支持索取,电话:0755-28099259
