捷晟达科技推出模拟量正向信号非隔离放大器模块IC
捷晟达科技为广大客户需求推出JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器，该非隔离放大器成体低，小体积，是将输入信号放大，变换及远距离传送的混合集成电路，该模拟量单向信号非隔离放大器模块IC上集成了一个非隔离DC-DC电源电路和一组模拟量信号输出的放大电路，广泛应用在电力，通信设备，石油化工，医疗电子设备，仪器仪表，工业自动化控制等领域。 JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号采集及转换功能,由于该非隔离放大器具有成本低，高精度，体积小等特点。该产品简化了用户的设计，节约了开发设计周期及提高了PCB板空间的利用率。该非隔离放大器芯片产品现为PCB板上焊接安装方式，内部电路已经校正，客户购买后直接焊接到PCB板上使用即可。
特征：
●  低成本、小体积,SIP8封装符合UL94-V0阻燃标准
●  内部已校正，无需外接零点和增益电位器校正
●  工作电源、信号输入、信号输出相互共地
●  工作电源：12VDC，15VDC，24VDC等单电源供电
●  0~75mV/0~2.5V/0.4~2V/0~5V/1~5V/0~10V/4~20mA/0~20mA/0~10mA/等电压电流信号间相互变换及放大
●  工业级温度范围: -45~+85 ℃
●  精度等级：0.05级、0.1级、0.2级；
●  全量程范围内极高的线性度（非线性度<0.2%）
应用场所：
●  直流电流/电压信号的转换及放大
●  工业现场信号远程长线无失真传输
●  模拟量信号数据采集、变送及放大
●  4~20mA/0~20mA/0~5V/0~10V/0~75mV/0~2.5V/0.4~2V/等传感器信号放大及传送
●  仪器仪表与传感器信号收发
●  非电量信号变送
●  电力监控、医疗设备信号变换应用
●  仪器仪表信号采集，变换及放大
详细技术资料下载:http://www.jsd-iac.com/UploadFiles/2013523204840535.pdf

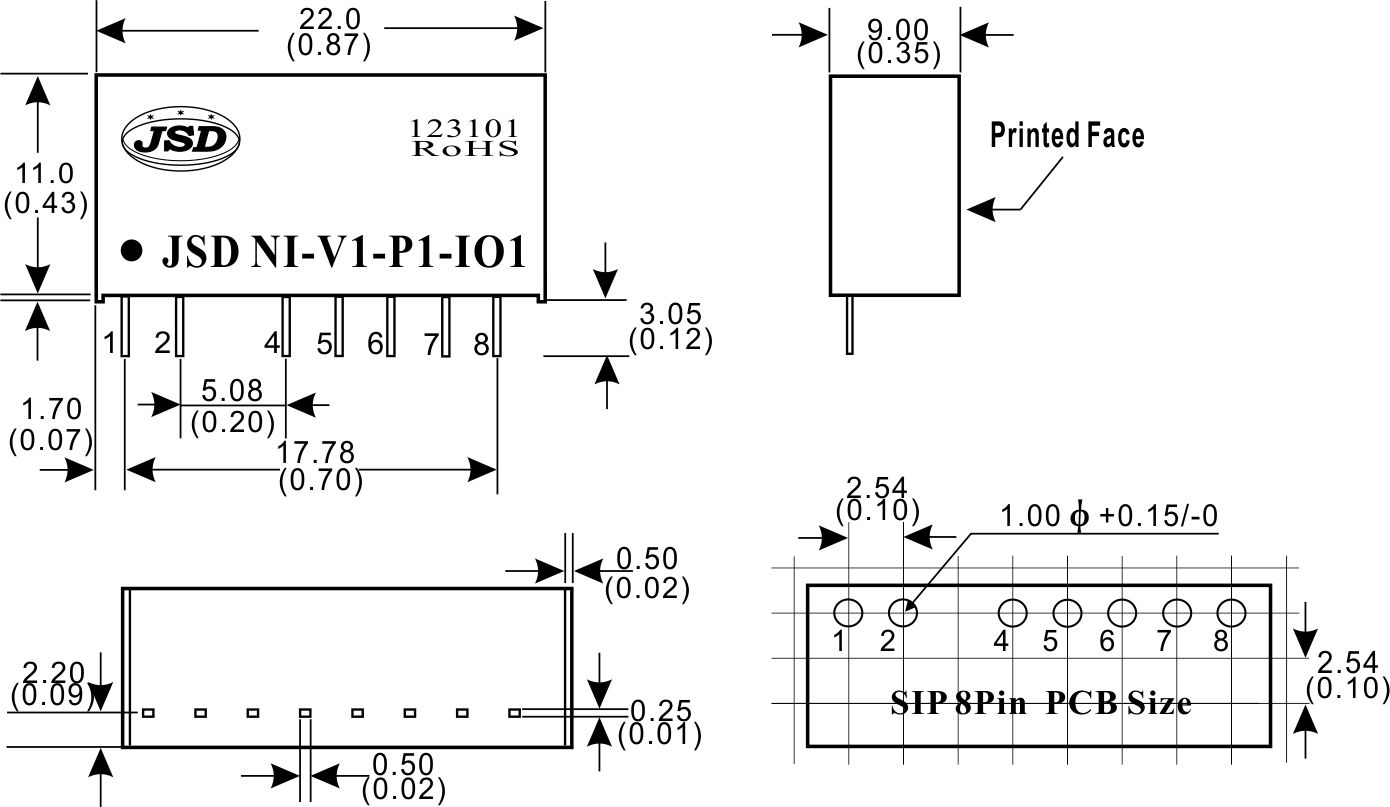

产品尺寸图:
