一进一出模拟量信号转频率脉冲信号转换器(V/F,I/F)应用接线
捷晟达科技(JSD科技)的JSD TAF-1001S超薄一进一出V/F,I/F转换器(模拟量转频率脉冲信号)具有体积小,低成本,超薄(115*100*12.5mm),超宽工作电源,高精度设计,广泛应用于:
◆ 传感器信号采集、隔离、变换及发送
◆ 工业自控高精度测量及AD采集转换
◆ 模拟量信号转频率脉冲信号隔离变送
◆ 仪器仪表设备地线干扰抑制
◆ 数据调频调相测量控制
◆ 机床的程序控制和数字控制技术
◆ 数字仪器仪表采集隔离及信号变换
◆ 无线信号远程长线无失真传输
◆ 模拟量信号/数字信号转换
◆ 数字电压表、数据测量
◆ 远距离遥测遥控设备中
◆ 医疗电子监控、环保设备远程遥感测控
捷晟达科技(JSD科技)的JSD TAF-1001S系列是一款电压或电流信号转频率脉冲信号变换器小型仪表,该频率脉冲信号转换器采用超薄,超宽工作电源设计,高精度等级及高速数字光耦,国际标准信号输入与输出,3000VDC隔离电压，-45~+85度的工作环境，满足恶劣的工业自动化现场应用,国际标准DIN35mm导轨安装方式,便于安装到机柜卡槽里。
频率脉冲信号V/F，I/F转换器输出接线分为两种：1、5V脉冲输出 2、集电极开路输出
应用接线图：

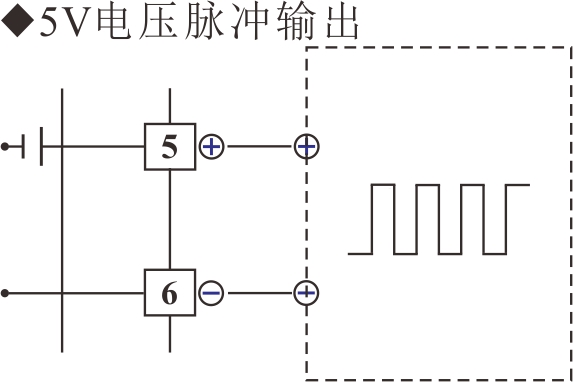

1、5V脉冲接线图

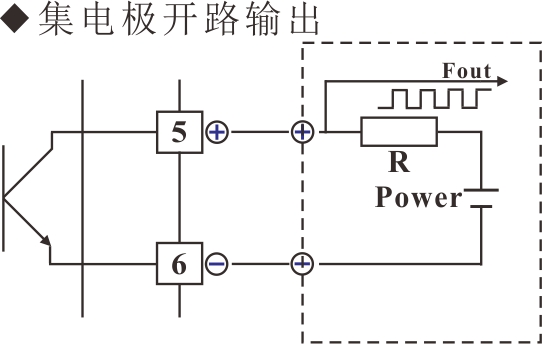

2、集电极开路输出接线图

JSD TAF-1001S频率脉冲转换器(V/F,I/F转换器)技术手册下载: http://www.jsd-iac.com/UploadFiles/20141204225039.pdf
